型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＭＤ-　７５　Ｓ／Ｕ	７３		１０９	４−１０	２００
ＥＭＤ-１００　Ｓ／Ｕ	９８		１６０	８−１０	２２０
ＥＭＤ-１２５　Ｓ／Ｕ	１２３		１８５	８−１０	２２０
ＥＭＤ-１５０　Ｓ／Ｕ	１４８		２１０	８−１０	２２０
ＥＭＤ-１７５　Ｓ／Ｕ	１７３		２３５	８−１０	２２０
ＥＭＤ-２００　Ｓ／Ｕ	１９８		２６０	８−１０	２２０
ＥＭＤ-２２５　Ｓ／Ｕ	２２３		２８５	８−１３	３００
ＥＭＤ-２５０　Ｓ／Ｕ	２４８		３１０	８−１３	３００
ＥＭＤ-２７５　Ｓ／Ｕ	２７３		３３５	１２−１３	３００
ＥＭＤ-３００　Ｓ／Ｕ	２９８		３６０	１２−１３	３００
ＥＭＤ-３５０　Ｓ／Ｕ	３４８		４１０	１２−１３	３５０
ＥＭＤ-４００　Ｓ／Ｕ	３９８		４６０	１２−１３	４００

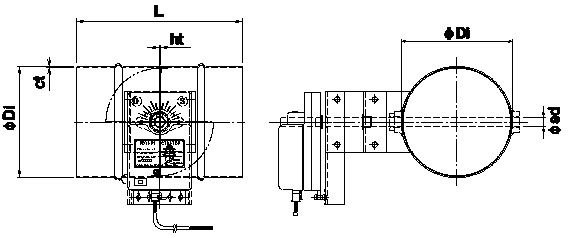

詳細図面

ｓｓ

ｓｕｓ

ダウンロード

サイトマップ

	総合カタログ
	単品カタログ

ダンパー本体は鋼板製プレスダンパーです。　材質：鋼板＝１．６ｔ　　仕上：錆止め＋シルバー塗装　［ＥＭＤＦ−□□□Ｓ］

接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装

標準品はダンパー本体＋モーター　ＯＮ−ＯＦＦ式　ＤＣ−２４Ｖ　モーター詳細

ステンレス仕様

材　　　質：　ステンレス製　ＳＵＳ−１．５ｔ　［ＥＭＤＦ−□□□Ｕ］

接続フランジ　材質：ＳＵＳ＝６．０ｔ

全閉リーク率：　通常　１〜３％

オプション部品：　補助設定用ポテンショメータ／開閉信号用補助スイッチ

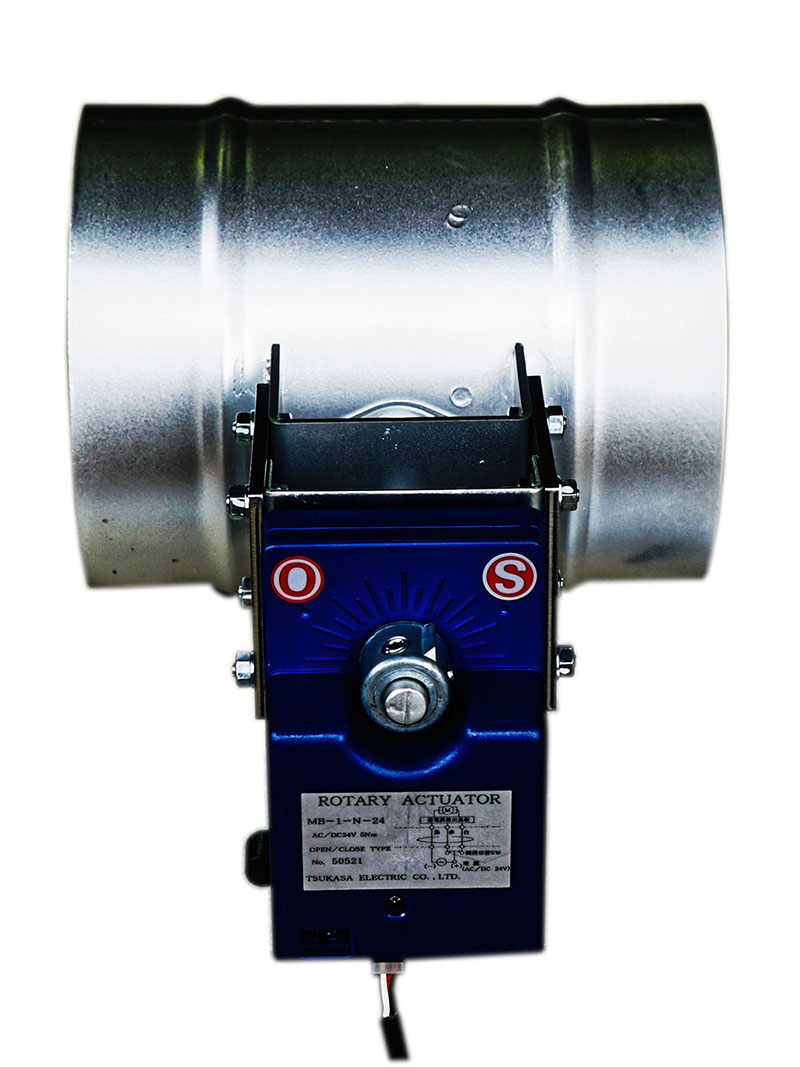

モーターダンパー　［耐熱　常温］

ＥＭＤ−□□□　Ｓ／Ｕ
