| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格ＳＳ | 標準価格ＳＵＳ |
| ＥＶＤＡ- ７５Ｓ／Ｕ | ７３ | ２００ | ||||||
| ＥＶＤＡ-１００Ｓ／Ｕ | ９８ | ２２０ | ||||||
| ＥＶＤＡ-１２５Ｓ／Ｕ | １２３ | ２２０ | ||||||
| ＥＶＤＡ-１５０Ｓ／Ｕ | １４８ | ２２０ | ||||||
| ＥＶＤＡ-１７５Ｓ／Ｕ | １７３ | ２２０ | ||||||
| ＥＶＤＡ-２００Ｓ／Ｕ | １９８ | ２２０ | ||||||
| ＥＶＤＡ-２２５Ｓ／Ｕ | ２２３ | ３００ | ||||||
| ＥＶＤＡ-２５０Ｓ／Ｕ | ２４８ | ３００ | ||||||
| ＥＶＤＡ-２７５Ｓ／Ｕ | ２７３ | ３００ | ||||||
| ＥＶＤＡ-３００Ｓ／Ｕ | ２９８ | ３００ | ||||||
| ＥＶＤＡ-３５０Ｓ／Ｕ | ３４８ | ３５０ | ||||||
| ＥＶＤＡ-４００Ｓ／Ｕ | ３９８ | ４００ |
 |
 ダンパー本体は鋼板製プレス・ダンパーです。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＶＤＡＦ−□□□Ｓ］ |
 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
 標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可） 空気圧力：０．４ＭＰａ以上 |
 |
 材 質： ステンレス製 ＳＵＳ−１．５ｔ （構造材仕様等は特型にてお受けいたします） ［ＥＶＤＡＦ−□□□Ｕ］ |
 屋外仕様： シリンダー部防滴箱入り |
 耐熱仕様： 次ページ参照下さい。 |
 全閉リーク率： 通常 １〜３％ ［４０Ａ／５０Ａ ３〜６％］ 静圧 ０．６ＫＰａ |
 オプション部品： 電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ |
 |
 |
 |

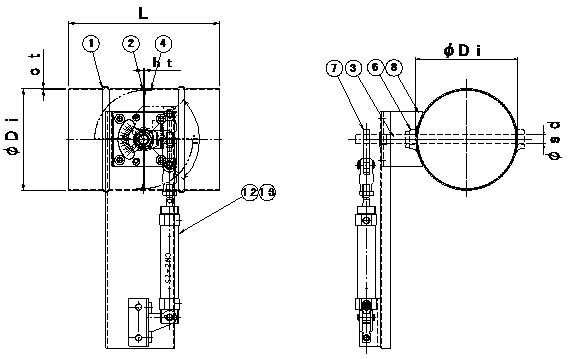

| １．各部名称 |  |
| ２．シリンダ取扱説明書 | |
| 自動ダンパー ［耐熱 常温］ | ＥＶＤＡ−□□□ Ｓ／Ｕ |
