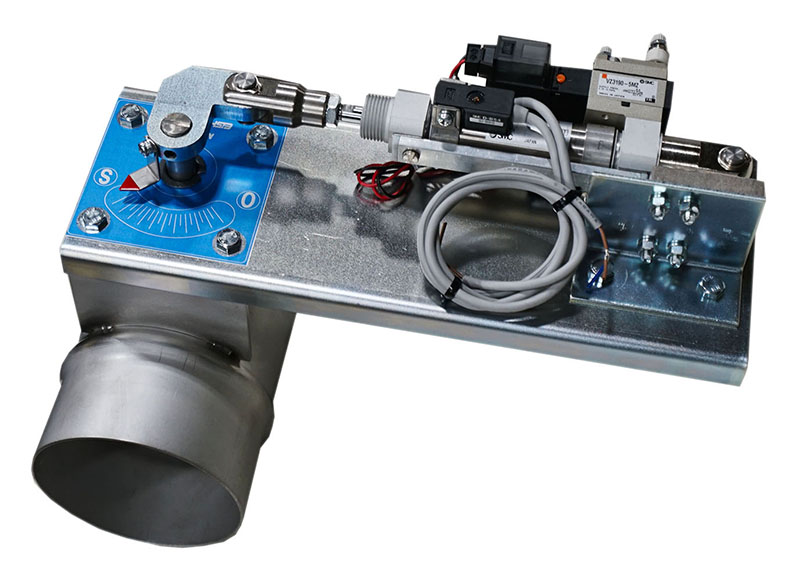

 ダンパー本体は鋼板製プレスダンパーです。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＶＤＡＶＦ－□□□Ｓ］ |
 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
 標準品はダンパー本体＋バルブ付エァーシリンダー（スイッチの後付は不可） 空気圧力：０．４ＭＰａ以上 |
 屋外仕様： シリンダー部防滴箱入り |
 耐熱仕様： 次ページ参照下さい。 |
 全閉リーク率： 通常 １～３％ |
 オプション部品： オートスイッチ |

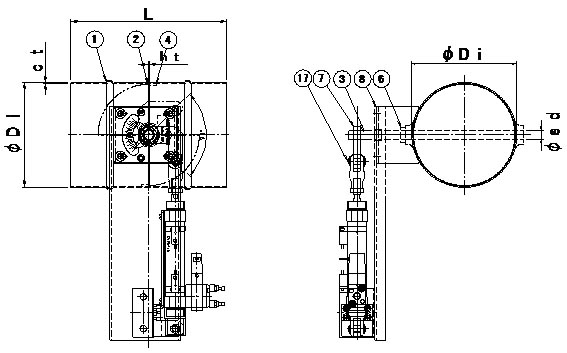

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ－ｄ | Ｌ | ｆｔ | 標準価格ＳＳ | 標準価格ＳＵＳ |
| ＥＶＤＡＶ- ７５Ｓ／Ｕ | ７３ | ２００ | ||||||
| ＥＶＤＡＶ-１００Ｓ／Ｕ | ９８ | ２２０ | ||||||
| ＥＶＤＡＶ-１２５Ｓ／Ｕ | １２３ | ２２０ | ||||||
| ＥＶＤＡＶ-１５０Ｓ／Ｕ | １４８ | ２２０ | ||||||
| ＥＶＤＡＶ-１７５Ｓ／Ｕ | １７３ | ２２０ | ||||||
| ＥＶＤＡＶ-２００Ｓ／Ｕ | １９８ | ２２０ | ||||||
| ＥＶＤＡＶ-２２５Ｓ／Ｕ | ２２３ | ３００ | ||||||
| ＥＶＤＡＶ-２５０Ｓ／Ｕ | ２４８ | ３００ | ||||||
| ＥＶＤＡＶ-２７５Ｓ／Ｕ | ２７３ | ３００ | ||||||
| ＥＶＤＡＶ-３００Ｓ／Ｕ | ２９８ | ３００ | ||||||
| ＥＶＤＡＶ-３５０Ｓ／Ｕ | ３４８ | ３５０ | ||||||
| ＥＶＤＡＶ-４００Ｓ／Ｕ | ３９８ | ４００ |
 |
| １．各部名称 |  |
| ２．エァーシリンダー取扱説明書 | |
| ３．電磁弁取扱説明書 | |
 |
 |
| 自動ダンパー ［耐熱 常温］ | ＥＶＤＡＶ－□□□Ａ Ｓ／Ｕ |
