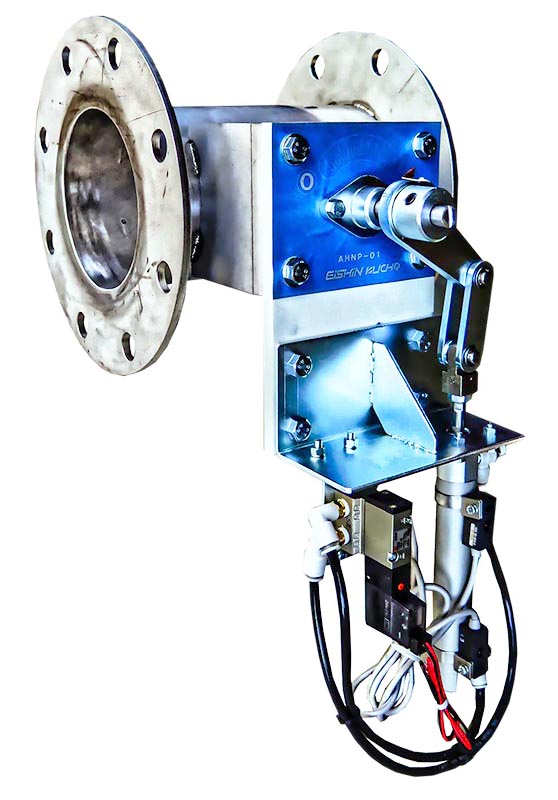

ダンパー本体は鋼板製プレスダンパーです。　材質：ＳＳ＝１．６ｔ（ＥＨＳ）／ＳＵＳ＝１．５ｔ（ＥＨＵ）

接続フランジ　材質：ＳＳ＝６．０ｔ（ＥＨＳ）／ＳＵＳ＝６．０ｔ（ＥＨＵ）

標準品はダンパー本体＋バルブ付エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４ＭＰａ以上

材　　　質　　　：　鋼板製　ＳＳ−１．６ｔ（ＥＨＳ）／ステンレス製　ＳＵＳ−１．５ｔ　（ＥＨＵ）板金

耐熱仕様　　　：　２００℃

全閉リーク率　：　通常　１〜３％

付属部品　　　：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー

	［耐熱　常温］ 　　ＥＶＤＡＶＦ−□□□　Ｓ／Ｕ　（ＳＳ／ＳＵＳ）
	［耐熱　２００℃］ ＥＶＤＡＶＦ−□□□　ＥHＳ／ＥＨＵ　(ＳＳ／ＳＵＳ)
	［耐熱　４００℃］ ＥＶＤＡＶＦ−□□□　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＶＤＡＶＦ-　７５−ＥＨＳ／ＥＨＵ	７３	１２９	１０９	４−１０	２００	６	１０４，０６０	１１６，１６０
ＥＶＤＡＶＦ-１００−ＥＨＳ／ＥＨＵ	９８	２００	１６０	８−１０	２２０	６	１０７，６９０	１２３，４２０
ＥＶＤＡＶＦ-１２５−ＥＨＳ／ＥＨＵ	１２３	２２５	１８５	８−１０	２２０	６	１１１，３２０	１３０，６８０
ＥＶＤＡＶＦ-１５０−ＥＨＳ／ＥＨＵ	１４８	２５０	２１０	８−１０	２２０	６	１１７，３７０	１３９，１５０
ＥＶＤＡＶＦ-１７５−ＥＨＳ／ＥＨＵ	１７３	２７５	２３５	８−１０	２２０	６	１２２，２１０	１４８，８３０
ＥＶＤＡＶＦ-２００−ＥＨＳ／ＥＨＵ	１９８	３００	２６０	８−１０	２２０	６	１２９，４７０	１５８，５１０
ＥＶＤＡＶＦ-２２５−ＥＨＳ／ＥＨＵ	２２３	３２５	２８５	８−１３	３００	６	１２９，４７０	１６３，３５０
ＥＶＤＡＶＦ-２５０−ＥＨＳ／ＥＨＵ	２４８	３５０	３１０	８−１３	３００	６	１３５，５２０	１７４，２４０
ＥＶＤＡＶＦ-２７５−ＥＨＳ／ＥＨＵ	２７３	３７５	３３５	１２−１３	３００	６	１３７，９４０	１８１，５００
ＥＶＤＡＶＦ-３００−ＥＨＳ／ＥＨＵ	２９８	４００	３６０	１２−１３	３００	６	１５４，８８０	２０２，０７０
ＥＶＤＡＶＦ-３５０−ＥＨＳ／ＥＨＵ	３４８	４５０	４１０	１２−１３	３５０	６	１６８，１９０	２２８，６９０
ＥＶＤＡＶＦ-４００−ＥＨＳ／ＥＨＵ	３９８	５００	４６０	１２−１３	４００	６	１８３，９２０	２５０，４７０

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格ＳＳ	標準価格ＳＵＳ
ＥＶＤＡＶＦ-　７５Ｓ／Ｕ	７３	１２９	１０９	４−１０	２００	６	７９，８６０	１０５，７５４
ＥＶＤＡＶＦ-１００Ｓ／Ｕ	９８	２００	１６０	８−１０	２２０	６	８２，５２２	１１２，０４６
ＥＶＤＡＶＦ-１２５Ｓ／Ｕ	１２３	２２５	１８５	８−１０	２２０	６	８５，５４７	１２０，５１６
ＥＶＤＡＶＦ-１５０Ｓ／Ｕ	１４８	２５０	２１０	８−１０	２２０	６	８７，８４６	１２５，３５６
ＥＶＤＡＶＦ-１７５Ｓ／Ｕ	１７３	２７５	２３５	８−１０	２２０	６	９０，５０８	１３３，７０５
ＥＶＤＡＶＦ-２００Ｓ／Ｕ	１９８	３００	２６０	８−１０	２２０	６	９３，５３３	１３９，２７１
ＥＶＤＡＶＦ-２２５Ｓ／Ｕ	２２３	３２５	２８５	８−１３	３００	６	１０１，６４０	１４７，２５７
ＥＶＤＡＶＦ-２５０Ｓ／Ｕ	２４８	３５０	３１０	８−１３	３００	６	１０４，７８６	１５６，８１６
ＥＶＤＡＶＦ-２７５Ｓ／Ｕ	２７３	３７５	３３５	１２−１３	３００	６	１１４，１０３	１７０，６１０
ＥＶＤＡＶＦ-３００Ｓ／Ｕ	２９８	４００	３６０	１２−１３	３００	６	１１９，６６９	１８４，８８８
ＥＶＤＡＶＦ-３５０Ｓ／Ｕ	３４８	４５０	４１０	１２−１３	３５０	６	１２８，８６５	２０８，１２０
ＥＶＤＡＶＦ-４００Ｓ／Ｕ	３９８	５００	４６０	１２−１３	４００	６	１４２，６５９	２３４，１３５

型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＶＤＡＶＦ-　７５−ＳＨＳ／ＳＨＵ	７６.３	１２９	１０９	４−１０	２００	６	１６３，５９２	１８４，２８３
ＥＶＤＡＶＦ-１００−ＳＨＳ／ＳＨＵ	９８	２００	１６０	８−１０	２２０	６	１６７，４６４	１９２，０２７
ＥＶＤＡＶＦ-１２５−ＳＨＳ／ＳＨＵ	１２３	２２５	１８５	８−１０	２２０	６	１７２，６６７	２００，２５５
ＥＶＤＡＶＦ-１５０−ＳＨＳ／ＳＨＵ	１４８	２５０	２１０	８−１０	２２０	６	１８１，６２１	２１１，０２４
ＥＶＤＡＶＦ-１７５−ＳＨＳ／ＳＨＵ	１７３	２７５	２３５	８−１０	２２０	６	１９１，９０６	２２８，９３２
ＥＶＤＡＶＦ-２００−ＳＨＳ／ＳＨＵ	１９８	３００	２６０	８−１０	２２０	６	２０９，８１４	２４６，８４０
ＥＶＤＡＶＦ-２２５−ＳＨＳ／ＳＨＵ	２２３	３２５	２８５	８−１３	３００	６	２１２，４７６	２４９，８６５
ＥＶＤＡＶＦ-２５０−ＳＨＳ／ＳＨＵ	２４８	３５０	３１０	８−１３	３００	６	２２３，２４５	２６５，４７４
ＥＶＤＡＶＦ-２７５−ＳＨＳ／ＳＨＵ	２７３	３７５	３３５	１２−１３	３００	６	２２９，６５８	２７６，２４３
ＥＶＤＡＶＦ-３００−ＳＨＳ／ＳＨＵ	２９８	４００	３６０	１２−１３	３００	６	２５２，８９０	３０２，９８４
ＥＶＤＡＶＦ-３５０−ＳＨＳ／ＳＨＵ	３４８	４５０	４１０	１２−１３	３５０	６	２７２，９７６	３２８，１５２
ＥＶＤＡＶＦ-４００−ＳＨＳ／ＳＨＵ	３９８	５００	４６０	１２−１３	４００	６	３０３，７１０	３６９，６５５

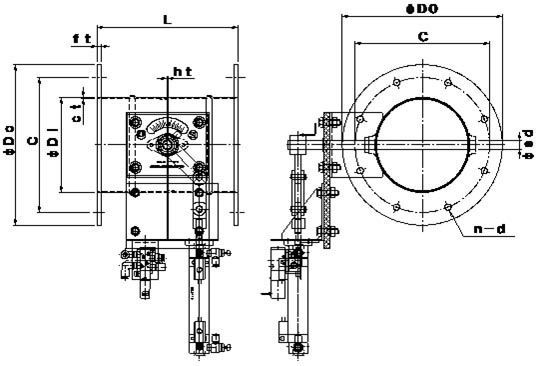

自動ダンパー　［耐熱　２００℃］

ＥＶＤＡＶＦ−□□□　ＥＨＳ／ＥＨＵ

詳細図面

ｓｓ

ｓｕｓ

ＳＰ／０．６Ｋｐａ

サイトマップ

ダウンロード

	総合カタログ
	単品カタログ

１．各部名称
２．エァーシリンダー取扱説明書
３．電磁弁取扱説明書

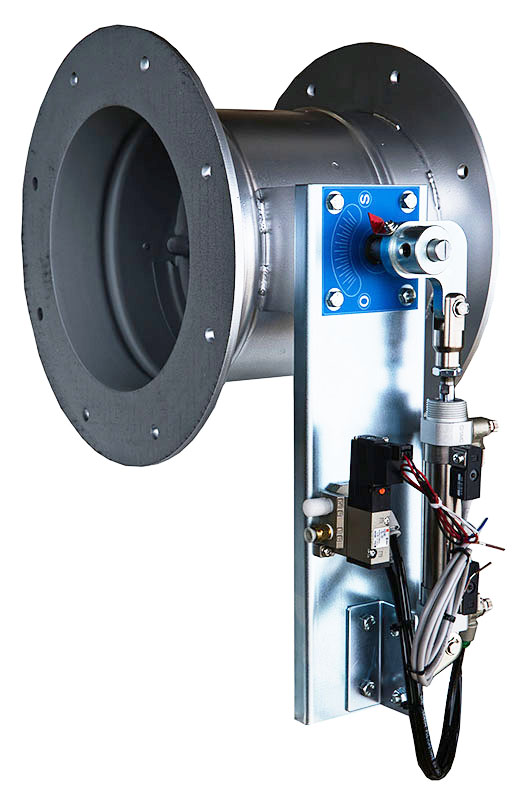

ダンパー本体は鋼板製プレスダンパーです。　材質：鋼板＝１．６ｔ　　仕上：錆止め＋シルバー塗装　［ＥＶＤＡＶＦ−□□□Ｓ］

接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装

標準品はダンパー本体＋バルブ付エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４ＭＰａ以上

材　　　質：　ステンレス製　ＳＵＳ−１．５ｔ　（構造材仕様等は特型にてお受けいたします）　［ＥＶＤＡＶＦ−□□□Ｕ］

屋外仕様：　シリンダー部防滴箱入り

耐熱仕様：　次ページ参照下さい。

全閉リーク率：　通常　１〜３％

オプション部品：　オートスイッチ

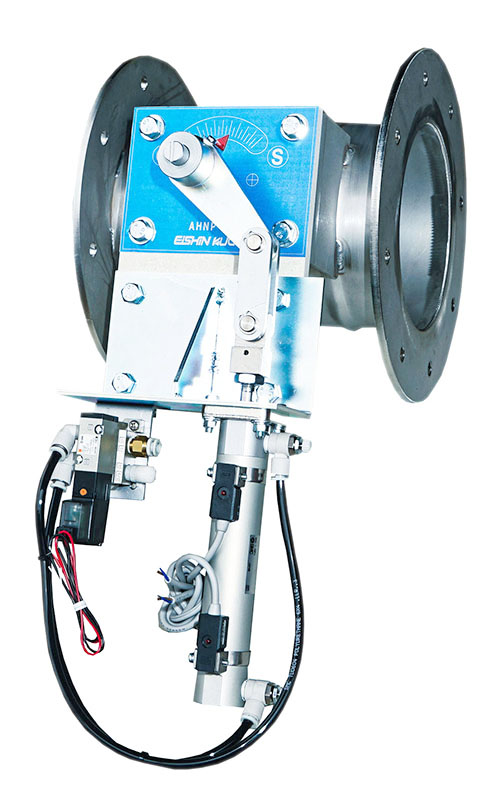

自動ダンパー　［耐熱　常温］

ＥＶＤＡＶＦ−□□□Ａ　Ｓ／Ｕ

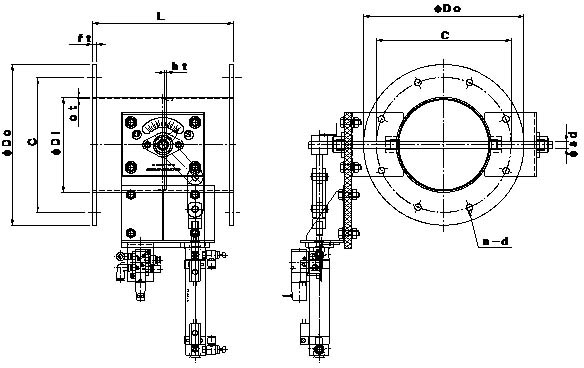

自動ダンパー　［耐熱　４００℃］

ＥＶＤＡＶＦ−□□□　ＳＨＳ／ＳＨＵ

耐熱自動・ダンパーの特長

	総合カタログ
	単品カタログ

耐熱自動・ダンパーの特長

	総合カタログ
	単品カタログ

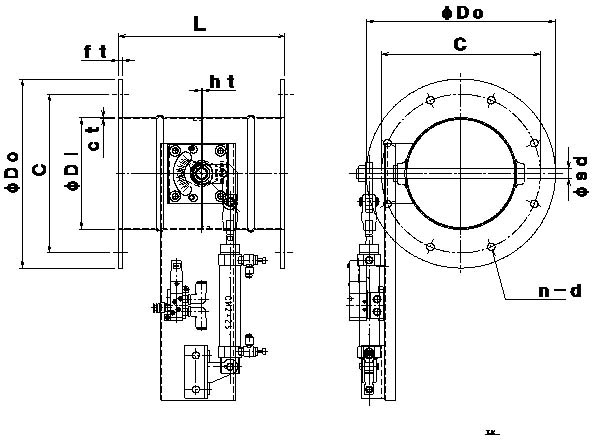

ダンパー本体　材質：ＳＵＳ−３０４

接続フランジ　材質：ＳＵＳ＝６．０ｔ　仕上

標準品はダンパー本体＋バルブ付エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４Ｐａ以上

材　　　質　　　　：　ステンレス製　ＳＵＳ−３０４　（構造材仕様等は特型にてお受けいたします）

耐熱仕様　　　　：　４００℃以下

全閉リーク率　　：　通常　１〜３％

付属部品　　　　：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー

詳細図面

ｓｓ

ｓｕｓ

ＳＰ／０．６ＫＰａ
