乾燥炉

 特長: 本装置は投入側よりガラスパネルを搬送パレ
    ット上に受取パレットを5段に積重ねて予熱
    炉→加熱炉→加熱炉に投入し取出側にてパレ
    ットを断ばらししてガラスを取出次工程に送
    出しパレットを投入側に返送する搬送装置を
    有しております。


 用途: 太陽電池パネル等大型ガラスパネルの加熱・乾燥
乾燥炉

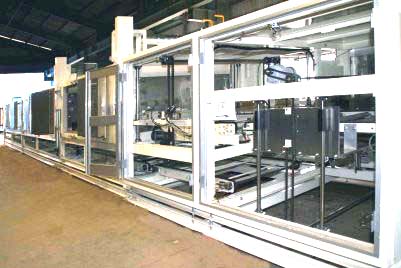

投入側移載装置
ガラス取出装置
 仕   様               EOAG−2300
 炉形式  熱風循環式
 温   度  常温〜200℃ ±5.0℃
 炉内寸法  1,700w x 15,000d x 900h
 外径寸法  2,500w x 1,700h x 25,600
 出入口形式  自動シャツター
 熱  源  遠赤外線ヒーター 40kw x 4=120kw
 温度制御方式  デジタル電子温度調節計・時間比例式
 排気ファン
 標準仕様  過熱遮断器、給気フィルター
 オプション  運転管理表示灯
パレット搬送装置装置
パレット返送コンベアー
乾燥炉

乾燥炉
乾燥炉
乾燥炉
乾燥炉
乾燥炉
乾燥炉

特長: 本装置は投入側よりワークをネットコン
   ベァー上に投入しタイマーによりタクト
   搬送されます。
   ガラス表面温度をキャツチし温度管理を行
   います。


 用途: ガラスモジュラ成形の加熱
     接着剤の加熱乾燥
乾燥炉・遠赤外線ヒーター
乾燥炉
乾燥炉
乾燥炉

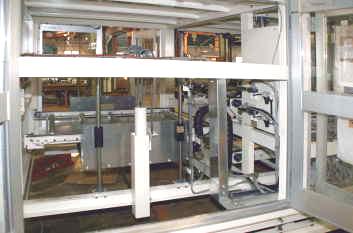

投入側移載装置

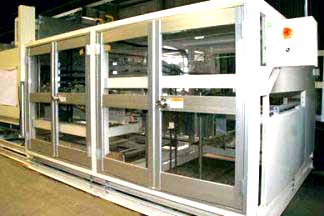

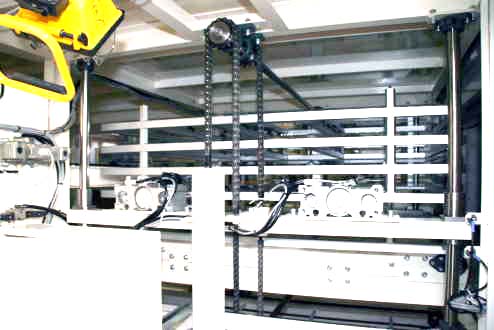

段積み・段バラシ装置
乾燥炉

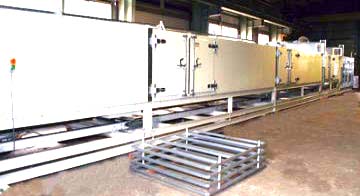

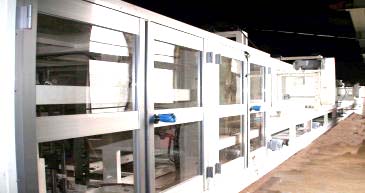

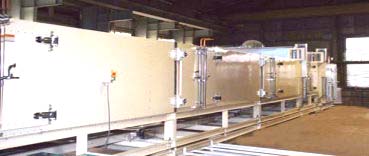

熱風循環式加熱炉

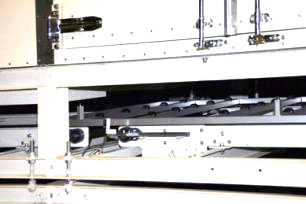

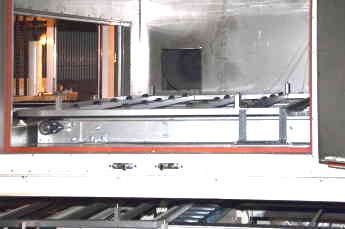

加熱炉内部・搬送コンベアー
熱風循環式加熱炉
加熱炉内部・搬送コンベアー
熱風循環式加熱炉
加熱炉内部・搬送コンベアー
熱風循環式加熱炉

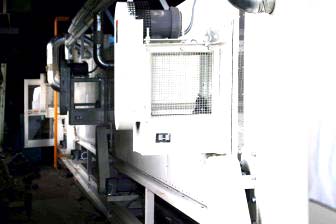

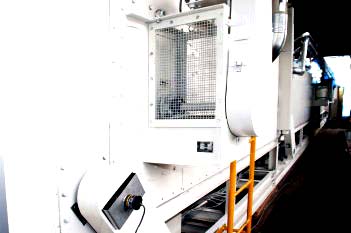

熱風循環ファン
熱風循環式加熱炉
熱風循環ファン
取出側移載装置
段積み・段バラシ装置
取出側移載装置
段バラシ装置

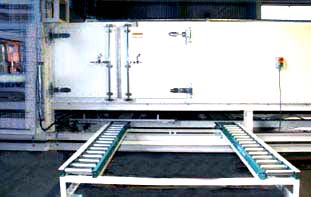

投入側移載装置
パレット移載装置
乾燥炉
乾燥炉
コントロールパネル
 仕   様               EIO−1470
 炉形式  平板遠赤外線ヒーター式
 温   度  常温〜120℃ +−1.0℃
 炉内寸法  1,400w x 1,500d x 700h
 出入口形式  自動シャツター
 熱  源  遠赤外線ヒーター 2.0x12 24kw
 温度制御方式  デジタル電子温度調節計・時間比例式
 排気ファン
 標準仕様  高温遮断器、給気フィルター
 オプション  運転管理表示灯・温度記録計
乾燥炉・遠赤外線ヒーター
乾燥炉
乾燥炉
乾燥炉
乾燥炉
乾燥炉
乾燥炉
乾燥炉・遠赤外線ヒーター
乾燥炉
▲BACK ▼NEXT

パレット搬送装置装置
パレット返送コンベアー
投入側移載装置
ガラス引取装置
出入口シャツター
乾燥炉・遠赤外線ヒーター
乾燥炉
