| 耐熱型手動バタフライ・ダンパーの特長 | |
 |
耐熱シャフトボスにはセラミックスブッシュを使用しております。 |
|
耐熱軸受にはセラミックスブッシュを使用しております。 |
|
耐熱カップリングによりシャフトから手動ハンドル部への伝熱を遮断しております。 |
|
耐熱接続板により本体から手動ハンドル部へのの伝熱を遮断しております。 |
耐熱ダンパー |
| 耐熱型手動バタフライ・ダンパーの特長 | |
|
耐熱シャフトボスにはセラミックスブッシュを使用しております。 |
|
耐熱軸受にはセラミックスブッシュを使用しております。 |
|
耐熱カップリングによりシャフトから手動ハンドル部への伝熱を遮断しております。 |
|
耐熱接続板により本体から手動ハンドル部へのの伝熱を遮断しております。 |
| 耐熱手動バタフライダンパー ４００℃ |
 |
| Ｎｏ | 部品名称 |
|---|---|
| １ | ダンパーケーシング |
| ２ | 可動羽根 |
| ３ | シャフト |
| ４ | 羽根当て |
| ５ | シャフトボス（セラミックス） |
| ６ | 接続フランジ |
| ７ | 軸受取付架台 |
| ８ | 軸受（セラミックス） |
| ９ | 耐熱カップリング |
| １０ | 断熱用耐熱板 |

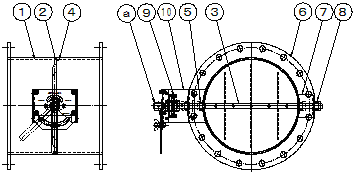

| 耐熱ダンパー ［４００℃］ 組立図 |
 |

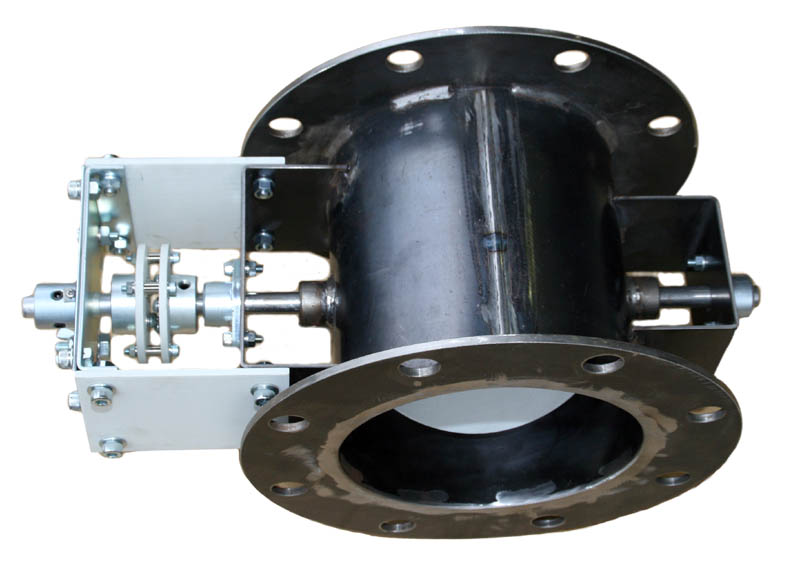

| 耐熱手動ダンパー 耐熱カップリンク・耐熱軸受 |
 |
