| 耐熱型モーターダンパーの特長 | |
 |
耐熱シャフトボスにはセラミックスブッシュを使用しております。 |
|
耐熱軸受にはセラミックスブッシュを使用しております。 |
|
耐熱カップリングによりシャフトから駆動部への伝熱を遮断しております。 |
|
耐熱接続板により本体から駆動部へのの伝熱を遮断しております。 |
耐熱ダンパー |
| 耐熱型モーターダンパーの特長 | |
|
耐熱シャフトボスにはセラミックスブッシュを使用しております。 |
|
耐熱軸受にはセラミックスブッシュを使用しております。 |
|
耐熱カップリングによりシャフトから駆動部への伝熱を遮断しております。 |
|
耐熱接続板により本体から駆動部へのの伝熱を遮断しております。 |
| Ｎｏ | 部品名称 |
|---|---|
| １ | ダンパーケーシング |
| ２ | 可動羽根 |
| ３ | シャフト |
| ４ | 耐熱カップリング |
| ５ | シャフトボス（セラミックス） |
| ６ | 接続フランジ |
| ７ | 軸受取付架台 |
| ８ | 駆動モーター取付架台 |
| ９ | 軸受（セラミックス） |
| １０ | 断熱用耐熱板 |

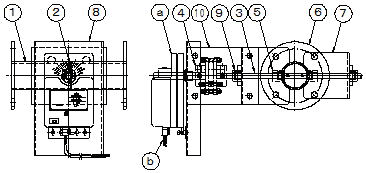

| 耐熱ダンパー ［４００℃］ 組立図 |
 |

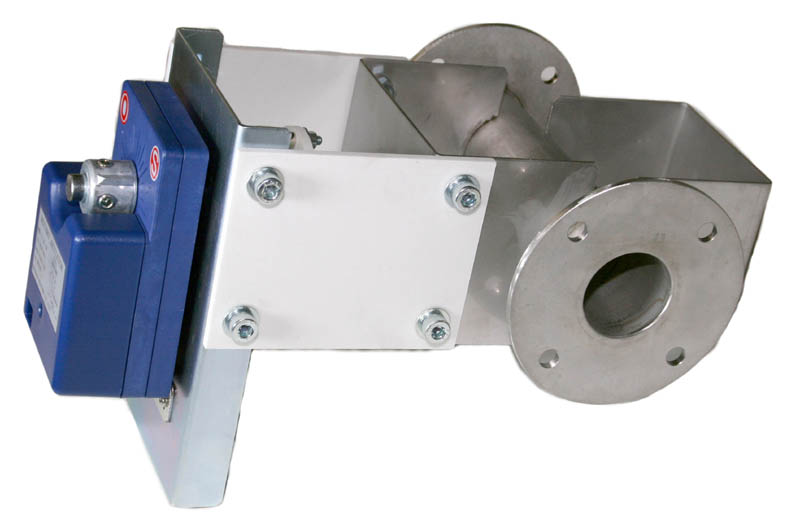

| 耐熱モーターダンパー ４００℃ |
 |

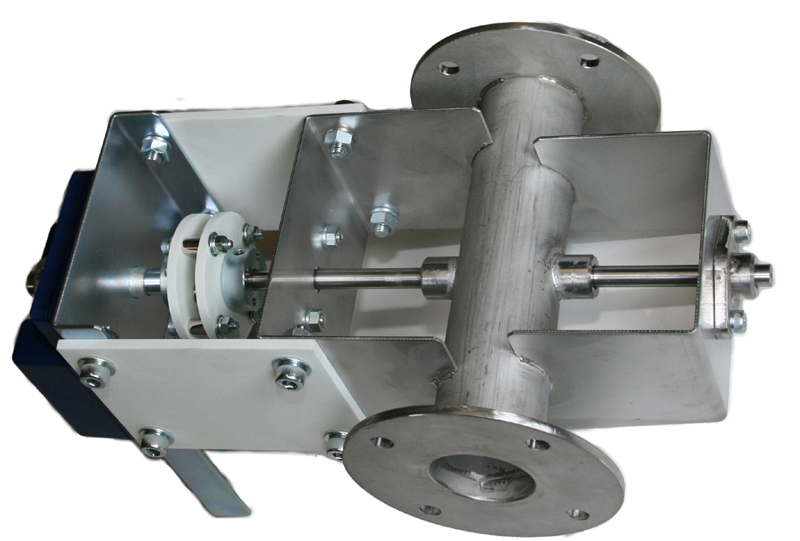

| 耐熱ダンパー 耐熱カップリンク・耐熱軸受 |
 |
