 ダンパー本体は鋼板製プレスダンパーです。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＢＦ−□□□−Ｓ］ |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ−ＯＦＦ式 ＡＣ／ＤＣ−２４Ｖ |
| ステンレス仕様 |
| 材 質： ステンレス製 ＳＵＳ−１．５ｔ ［ＥＭＤＢＦ−□□□−Ｕ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| ダンパーモーター ＢＥＬＩＭＯ １０Ｎｍ |
| 全閉リーク率： 通常 １〜３％ 静圧：０．８ＫＰａ以下 風速：１５ｍ以下 |
| オプション部品： 比例制御／開閉信号用補助スイッチ 電源： ＡＣ／ＤＣ−２４Ｖ ＡＣ−１００〜２４０Ｖ |

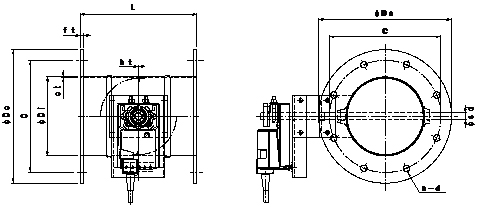

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＢＦ- ７５ Ｓ／Ｕ | ７３ | １２９ | １０９ | ４−１２ | ２００ | ６ | ||
| ＥＭＤＢＦ-１００ Ｓ／Ｕ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１２５ Ｓ／Ｕ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１５０ Ｓ／Ｕ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１７５ Ｓ／Ｕ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-２００ Ｓ／Ｕ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-２２５ Ｓ／Ｕ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-２５０ Ｓ／Ｕ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-２７５ Ｓ／Ｕ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-３００ Ｓ／Ｕ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-３５０ Ｓ／Ｕ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ||
| ＥＭＤＢＦ-４００ Ｓ／Ｕ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ |
| モーターダンパー ［耐熱 ２００℃］ | ＥＭＤＢＦ−□□□ ＥＨＳ／ＥＨＵ |
 |
 |
 |
| |

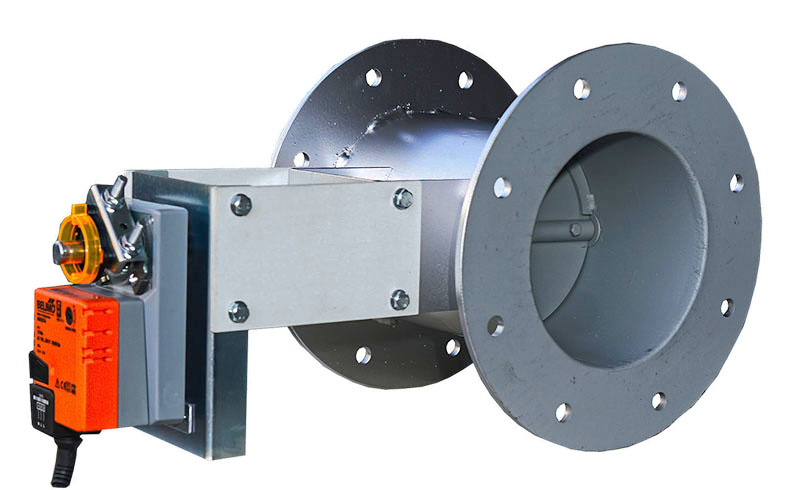

| ダンパー本体は鋼板製プレスダンパーに耐熱カップリング及び耐熱板を追加し耐熱性を高めた製品です。 材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＢＦ−□□□−ＥＨＳ］ |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ−ＯＦＦ式 ＡＣ／ＤＣ−２４Ｖ モーター詳細 |
| ステンレス仕様 |
| 材 質： ステンレス製 ＳＵＳ−１．５ｔ ［ＥＭＤＦ−□□□ＥＨＵ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| ダンパーモーター ＢＥＬＩＭＯ １０Ｎｍ |
| 全閉リーク率： 通常 １〜３％ 静圧：０．８ＫＰａ以下 風速：１５ｍ以下 |
| オプション部品： 比例制御／開閉信号用補助スイッチ 電源： ＤＣ−２４〜１００Ｖ ＡＣ−１００〜２４０Ｖ |

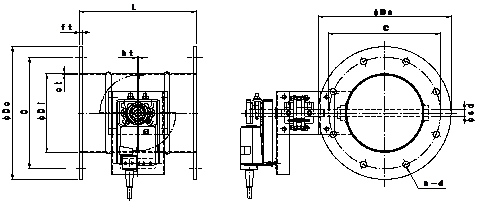

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＢＦ- ７５ ＳＨＳ／ＳＨＵ | ７６．３ | １２９ | １０９ | ４−１２ | ２００ | ６ | ||
| ＥＭＤＢＦ-１００ ＳＨＳ／ＳＨＵ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１２５ ＳＨＳ／ＳＨＵ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１５０ ＳＨＳ／ＳＨＵ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１７５ ＳＨＳ／ＳＨＵ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-２００ ＳＨＳ／ＳＨＵ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-２２５ ＳＨＳ／ＳＨＵ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-２５０ ＳＨＳ／ＳＨＵ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-２７５ ＳＨＳ／ＳＨＵ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-３００ ＳＨＳ／ＳＨＵ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-３５０ ＳＨＳ／ＳＨＵ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ||
| ＥＭＤＢＦ-４００ ＳＨＳ／ＳＨＵ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ |
| モーターダンパー ［耐熱 常温］ | ＥＭＤＢＦ−□□□ Ｓ／Ｕ |
 |
 |
 |
 |
| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＢＦ- ７５ ＥＨＳ／ＥＨＵ | ７３ | １２９ | １０９ | ４−１２ | ２００ | ６ | ||
| ＥＭＤＢＦ-１００ ＥＨＳ／ＥＨＵ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１２５ ＥＨＳ／ＥＨＵ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１５０ ＥＨＳ／ＥＨＵ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-１７５ ＥＨＳ／ＥＨＵ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-２００ ＥＨＳ／ＥＨＵ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | ||
| ＥＭＤＢＦ-２２５ ＥＨＳ／ＥＨＵ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-２５０ ＥＨＳ／ＥＨＵ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-２７５ ＥＨＳ／ＥＨＵ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-３００ ＥＨＳ／ＥＨＵ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＢＦ-３５０ ＥＨＳ／ＥＨＵ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ||
| ＥＭＤＢＦ-４００ ＥＨＳ／ＥＨＵ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ |

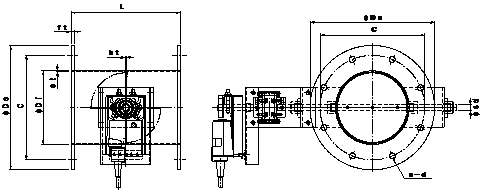

| モーターダンパー ［耐熱 ４００℃］ | ＥＭＤＢＦ−□□□ ＳＨＳ／ＳＨＵ |
| |

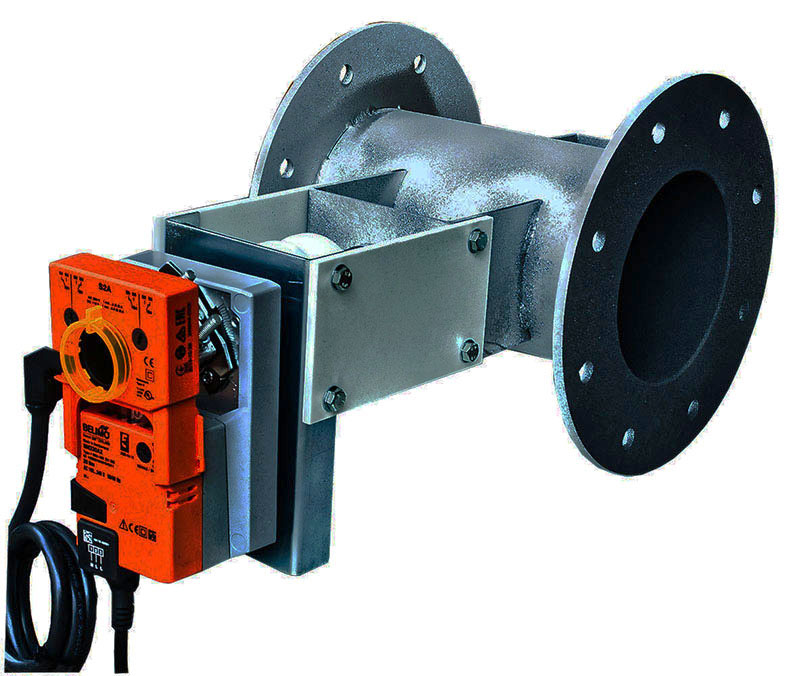

 ダンパー本体はステンレス製ダンパーに耐熱カップリング及び耐熱板を追加し更に両側に |
| セラミックス軸受を組付けて耐熱性を高めた製品です。 |
| ダンパー本体にセラミックス軸受を取付けてあります。 |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ−ＯＦＦ式 ＤＣ−２４Ｖ モーター詳細 |
| 材質：鋼板 ２．３ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＢＦ−□□□−ＳＨＳ］ |
| 材 質： ステンレス製 ＳＵＳ−２．０ｔ ［ＥＭＤＢＦ−□□□−ＳＨＵ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| ダンパーモーター ＢＥＬＩＭＯ １０Ｎｍ |
| 全閉リーク率： 通常 １〜３％ 静圧：０．８ＫＰａ以下 風速：１５ｍ以下 |
| オプション部品： 比例制御／開閉信号用補助スイッチ 電源： ＡＣ／ＤＣ−２４Ｖ ＡＣ−１００〜２４０Ｖ |
|
|
