 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 空気圧式 ロータリーアクチュエータ式 |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： ダクトサイズ仕様 |
|
 耐熱仕様 ： 常温用 |
|
 全閉リーク率 ： 通常 １～３％ ] |
|
| 静 圧 ： ２．０ ＫＰａ 以下 |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|

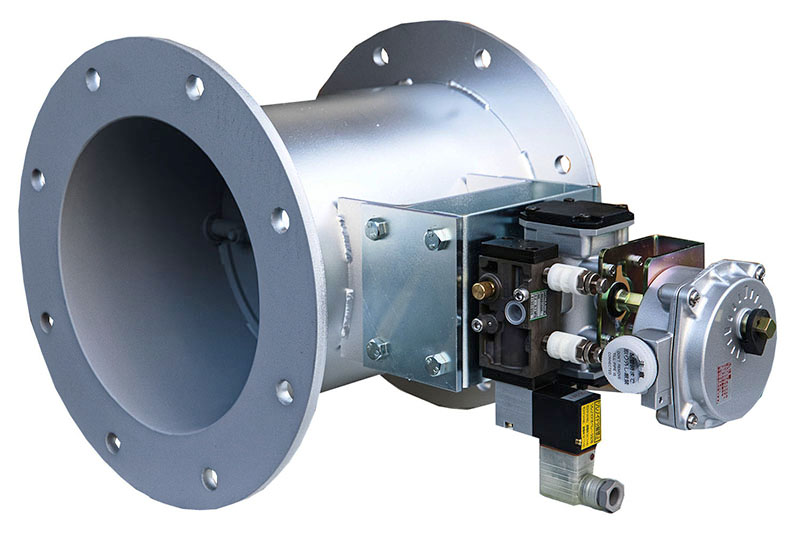

自動・ダンパー ［ダクトサイズ］［プラント用］［耐熱 常温］［軸受無］
［空気圧式 ロータリーアクチュエータ］
ＥＨＤＡＬＦ－□□□ Ｓ［ＳＳ］／ＥＨＤＡＬＦ－□□□ Ｕ［ＳＵＳ］
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＤＡＬＦ- ７５－Ｓ／Ｕ |
７６．３ |
１７５ |
１３５ |
４－１９ |
２００ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＬＦ-１００－Ｓ／Ｕ |
９８ |
２００ |
１６０ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＬＦ-１２５－Ｓ／Ｕ |
１２３ |
２２５ |
１８５ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＬＦ-１５０－Ｓ／Ｕ |
１４８ |
２５０ |
２１０ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＬＦ-１７５－Ｓ／Ｕ |
１７３ |
２７５ |
２３５ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＬＦ-２００－Ｓ／Ｕ |
１９８ |
３００ |
２６０ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＬＦ-２２５－Ｓ／Ｕ |
２２３ |
３２５ |
２８５ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＡＬＦ-２５０－Ｓ／Ｕ |
２４８ |
３５０ |
３１０ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＡＬＦ-３００－Ｓ／Ｕ |
２９８ |
４００ |
３６０ |
１２－２３ |
３００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＡＬＦ-３５０－Ｓ／Ｕ |
３４８ |
４５０ |
４１０ |
１２－２５ |
３６０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＡＬＦ-４００－Ｓ／Ｕ |
３９８ |
５００ |
４６０ |
１６－２５ |
４００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＡＬＦ-４５０－Ｓ／Ｕ |
４４８ |
５５０ |
５１０ |
１６－２５ |
４５０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＡＬＦ-５００－Ｓ／Ｕ |
４９８ |
６００ |
５６０ |
２０－２５ |
５００ |
１２／１２ |
６．０／５．０ |
|
|
