 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 空気圧式 ロータリーアクチェーター式 スプリングリターン |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： ダクトサイズ仕様 |
|
 耐熱仕様 ： ２００℃ |
|
 全閉リーク率 ： 通常 １～３％ ] |
|
| 静 圧 ： ２．０ ＫＰａ 以下 |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|

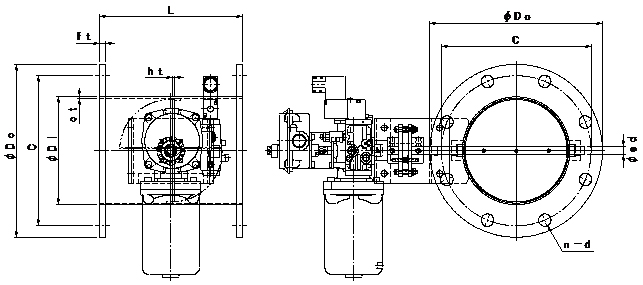

| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＤＡＲＬＦ- ７５－ＥＨＳ／ＥＨＵ |
７６．３ |
１７５ |
１３５ |
４－１５ |
２００ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＲＬＦ-１００－ＥＨＳ／ＥＨＵ |
９８ |
２００ |
１６０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＲＬＦ-１２５－ＥＨＳ／ＥＨＵ |
１２３ |
２２５ |
１８５ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＲＬＦ-１５０－ＥＨＳ／ＥＨＵ |
１４８ |
２５０ |
２１０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＲＬＦ-１７５－ＥＨＳ／ＥＨＵ |
１７３ |
２７５ |
２３５ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＲＬＦ-２００－ＥＨＳ／ＥＨＵ |
１９８ |
３００ |
２６０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＡＲＬＦ-２２５－ＥＨＳ／ＥＨＵ |
２２３ |
３２５ |
２８５ |
８－１５ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＡＲＬＦ-２５０－ＥＨＳ／ＥＨＵ |
２４８ |
３５０ |
３１０ |
８－１５ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＡＲＬＦ-３００－ＥＨＳ／ＥＨＵ |
２９８ |
４００ |
３６０ |
１２－１５ |
３００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＡＲＬＦ-３５０Ａ－ＥＨＳ／ＥＨＵ |
３４８ |
４５０ |
４１０ |
１２－１５ |
３６０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＡＲＬＦ-４００－ＥＨＳ／ＥＨＵ |
３９８ |
５００ |
４６０ |
１２－１５ |
４００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＡＲＬＦ-４５０－ＥＨＳ／ＥＨＵ |
４４８ |
５５０ |
５１０ |
１６－１５ |
４５０ |
１２／１２ |
６．０／５．０ |
|
|
| ＥＨＤＡＲＬＦ-５００－ＥＨＳ／ＥＨＵ |
４９８ |
６００ |
５６０ |
１６－１５ |
５００ |
１２／１２ |
６．０／５．０ |
|
|
自動・ダンパー ［スプリングリターン］プラント用］［耐熱 ２００℃］［軸受無］
［空気圧式 ロータリーアクチェーター］［ダクトサイズ］
ＥＨＤＡＲＬＦ－□□□ ＥＨＳ［ＳＳ］／ＥＨＤＡＲＬＦ－□□□ ＥＨＵ［ＳＵＳ］
