 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 空気圧式 ロータリーアクチェーター式 スプリングリターン |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： ４００℃ |
|
 全閉リーク率 ： 通常 １～３％ ] |
|
| 静 圧 ： ２．０ ＫＰａ 以下 |
|
| オプション ： 電磁弁・スピコン・開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電－空ポジショナー・手動ハンドル |
|

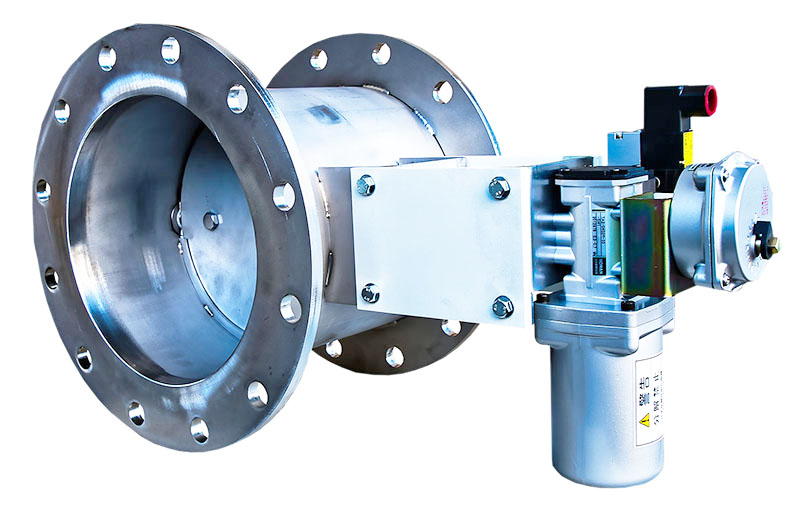

自動・ダンパー ［スプリングリターン］［プラント用］［耐熱 ４００℃］［軸受無］
［空気圧式 ロータリーアクチェーター］［パイプサイズ］
ＥＨＰＡＲＬＦ－□□□Ａ ＳＨＳ［ＳＳ］／ＥＨＰＡＲＬＦ－□□□Ａ ＳＨＵ［ＳＵＳ］

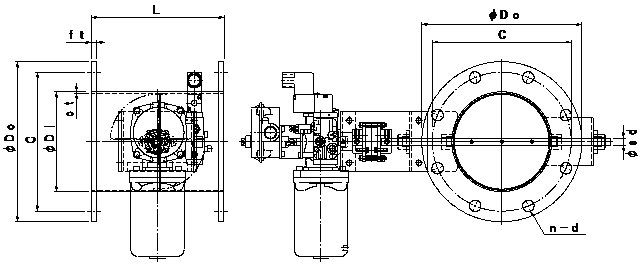

| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＰＡＲＬＦ- ８０Ａ－ＳＨＳ／ＳＨＵ |
８９．１ |
１８０ |
１４５ |
４－１５ |
２００ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＡＲＬＦ-１００Ａ－ＳＨＳ／ＳＨＵ |
１１４．３ |
２００ |
１６５ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＡＲＬＦ-１２５Ａ－ＳＨＳ／ＳＨＵ |
１３９．８ |
２３５ |
２００ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＡＲＬＦ-１５０Ａ－ＳＨＳ／ＳＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＡＲＬＦ-１７５Ａ－ＳＨＳ／ＳＨＵ |
１９０．７ |
３００ |
２６０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＡＲＬＦ-２００Ａ－ＳＨＳ／ＳＨＵ |
２１６．３ |
３２０ |
２８０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＡＲＬＦ-２２５Ａ－ＳＨＳ／ＳＨＵ |
２４１．８ |
３４５ |
３０５ |
８－１５ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＰＡＲＬＦ-２５０Ａ－ＳＨＳ／ＳＨＵ |
２６７．４ |
３８５ |
３４５ |
８－１５ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＰＡＲＬＦ-３００Ａ－ＳＨＳ／ＳＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－１５ |
３００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＰＡＲＬＦ-３５０Ａ－ＳＨＳ／ＳＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－１５ |
３６０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＰＡＲＬＦ-４００Ａ－ＳＨＳ／ＳＨＵ |
４０６．４ |
５４０ |
４９５ |
１２－１５ |
４００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＰＡＲＬＦ-４５０Ａ－ＳＨＳ／ＳＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－１５ |
４５０ |
１２／１２ |
６．０／５．０ |
|
|
| ＥＨＰＡＲＬＦ-５００Ａ－ＳＨＳ／ＳＨＵ |
５０８．０ |
６５５ |
６０５ |
１６－１５ |
５００ |
１２／１２ |
６．０／５．０ |
|
|
