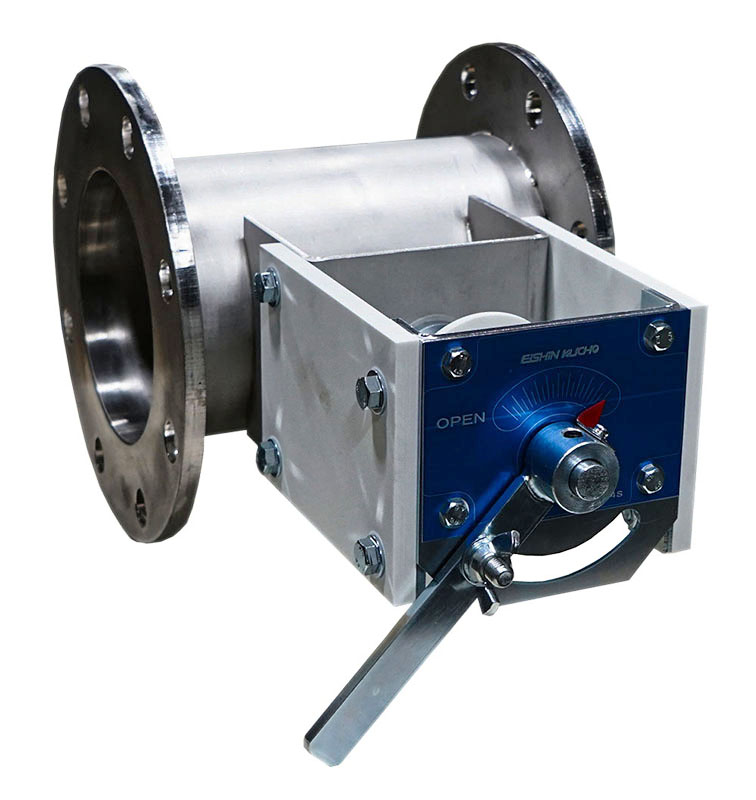

バタフライ・ダンパー［ダクトサイズ］［耐熱 ２００℃］プラント用
ロックハンドル式 手動ダンパー
ＥＢＤＨＦ－□□□ ＥＨＳ［ＳＳ］／ＥＢＤＨＦ－□□□ ＥＨＵ［ＳＵＳ］
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＤＨＦ- ７５－ＥＨＳ／ＥＨＵ |
７６．３ |
１７５ |
１３５ |
４－１５ |
２００ |
９／１０ |
|
|
| ＥＢＤＨＦ-１００－ＥＨＳ／ＥＨＵ |
９８ |
２００ |
１６０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-１２５－ＥＨＳ／ＥＨＵ |
１２３ |
２２５ |
１８５ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-１５０－ＥＨＳ／ＥＨＵ |
１４８ |
２５０ |
２１０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-１７５－ＥＨＳ／ＥＨＵ |
１７３ |
２７５ |
２３５ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-２００－ＥＨＳ／ＥＨＵ |
１９８ |
３００ |
２６０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-２２５－ＥＨＳ／ＥＨＵ |
２２３ |
３２５ |
２８５ |
８－１５ |
３００ |
９／１０ |
|
|
| ＥＢＤＨＦ-２５０－ＥＨＳ／ＥＨＵ |
２４８ |
３５０ |
３１０ |
８－１５ |
３００ |
９／１０ |
|
|
| ＥＢＤＨＦ-３００－ＥＨＳ／ＥＨＵ |
２９８ |
４００ |
３６０ |
１２－１５ |
３００ |
１２／１２ |
|
|
| ＥＢＤＨＦ-３５０－ＥＨＳ／ＥＨＵ |
３４８ |
４５０ |
４１０ |
１２－１５ |
３６０ |
１２／１２ |
|
|
| ＥＢＤＨＦ-４００－ＥＨＳ／ＥＨＵ |
３９８ |
５００ |
４６０ |
１２－１５ |
４００ |
１２／１２ |
|
|
| ＥＢＤＨＦ-４５０－ＥＨＳ／ＥＨＵ |
４４８ |
５５０ |
５１０ |
１６－１５ |
４５０ |
１２／１２ |
|
|
| ＥＢＤＨＦ-５００－ＥＨＳ／ＥＨＵ |
４９８ |
６００ |
５６０ |
１６－１５ |
５００ |
１２／１２ |
|
|
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ＰＬ＝３．２ｔ～４．５ｔ ／ ＳＵＳ－３０４ ＰＬ＝３．０ｔ～４．０ｔ |
|
 接続フランジ 材質：ＳＳ－９．０ｔ～１２ｔ ／ ＳＵＳ－１０ｔ～１２ｔ |
|
 手動操作ハンドル式 |
|
 軸受付 |
|
|
|
 胴 体 ： ダクトサイズ仕様 （ｍ／ｍ） |
|
 耐熱仕様 ： ２００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ４．０ ＫＰａ 以下 |
|
