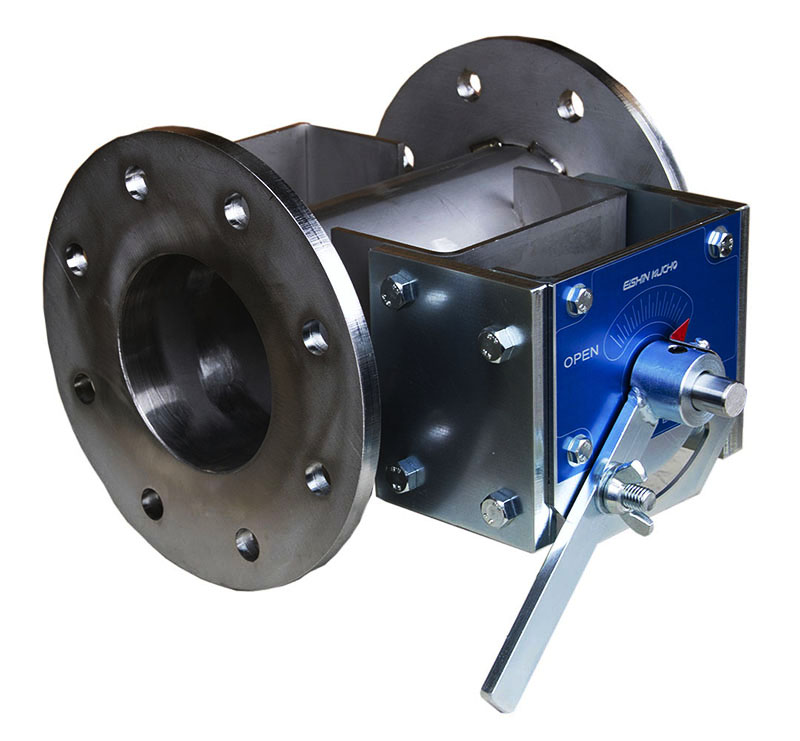

バタフライ・ダンパー［ダクトサイズ］［耐熱 常温］プラント用
ロックハンドル式 手動ダンパー
ＥＢＤＨＦ－□□□ Ｓ［ＳＳ］／ＥＢＤＨＦ－□□□ Ｕ［ＳＵＳ］
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＤＨＦ- ７５－Ｓ／Ｕ |
７６．３ |
１７５ |
１３５ |
４－１５ |
２００ |
９／１０ |
|
|
| ＥＢＤＨＦ-１００－Ｓ／Ｕ |
９８ |
２００ |
１６０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-１２５－Ｓ／Ｕ |
１２３ |
２２５ |
１８５ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-１５０－Ｓ／Ｕ |
１４８ |
２５０ |
２１０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-１７５－Ｓ／Ｕ |
１７３ |
２７５ |
２３５ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-２００－Ｓ／Ｕ |
１９８ |
３００ |
２６０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＦ-２２５－Ｓ／Ｕ |
２２３ |
３２５ |
２８５ |
８－１５ |
３００ |
９／１０ |
|
|
| ＥＢＤＨＦ-２５０－Ｓ／Ｕ |
２４８ |
３５０ |
３１０ |
８－１５ |
３００ |
９／１０ |
|
|
| ＥＢＤＨＦ-３００－Ｓ／Ｕ |
２９８ |
４００ |
３６０ |
１２－１５ |
３００ |
１２／１２ |
|
|
| ＥＢＤＨＦ-３５０－Ｓ／Ｕ |
３４８ |
４５０ |
４１０ |
１２－１５ |
３６０ |
１２／１２ |
|
|
| ＥＢＤＨＦ-４００－Ｓ／Ｕ |
３９８ |
５００ |
４６０ |
１２－１５ |
４００ |
１２／１２ |
|
|
| ＥＢＤＨＦ-４５０－Ｓ／Ｕ |
４４８ |
５５０ |
５１０ |
１６－１５ |
４５０ |
１２／１２ |
|
|
| ＥＢＤＨＦ-５００－Ｓ／Ｕ |
４９８ |
６００ |
５６０ |
１６－１５ |
５００ |
１２／１２ |
|
|
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ＰＬ＝３．２ｔ～４．５ｔ ／ ＳＵＳ－３０４ ＰＬ＝３．０ｔ～４．０ｔ |
|
 接続フランジ 材質：ＳＳ－９．０ｔ～１２ｔ ／ ＳＵＳ－１０ｔ～１２ｔ |
|
 手動操作ハンドル式 |
|
 軸受付 |
|
|
|
 胴 体 ： ダクトサイズ仕様 （ｍ／ｍ） |
|
 耐熱仕様 ： 常温 |
|
 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ４．０ ＫＰａ 以下 |
|
