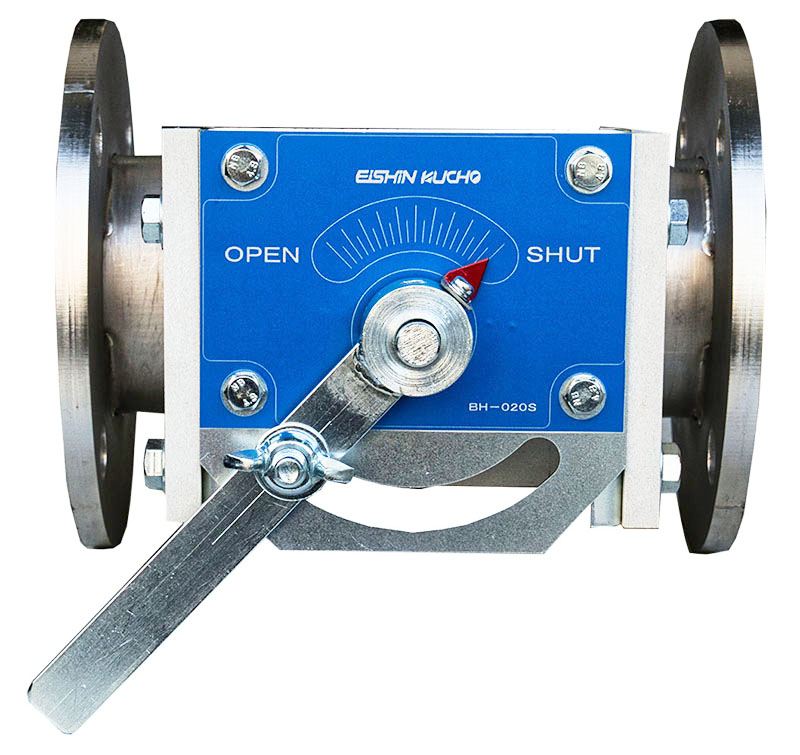

バタフライ・ダンパー ［ダクトサイズ］［耐熱 ２００℃］プラント用
ロックハンドル式 手動ダンパー
ＥＢＤＨＬＦ－□□□ ＥＨＳ［ＳＳ］／ＥＢＤＨＬＦ－□□□ ＥＨＵ［ＳＵＳ］

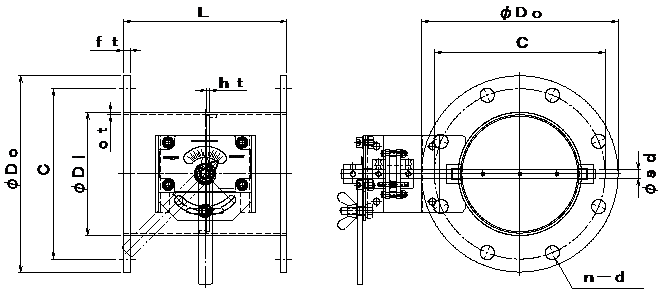

| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＤＨＬＦ- ７５－ＥＨＳ／ＥＨＵ |
７６．３ |
１７５ |
１３５ |
４－１９ |
２００ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-１００－ＥＨＳ／ＥＨＵ |
１００ |
２００ |
１６０ |
８－１９ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-１２５－ＥＨＳ／ＥＨＵ |
１２５ |
２２５ |
１８５ |
８－１９ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-１５０－ＥＨＳ／ＥＨＵ |
１５０ |
２５０ |
２１０ |
８－１９ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-１７５－ＥＨＳ／ＥＨＵ |
１７５ |
２７５ |
２３５ |
８－２３ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-２００－ＥＨＳ／ＥＨＵ |
２００ |
３００ |
２６０ |
８－２３ |
２２０ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-２２５－ＥＨＳ／ＥＨＵ |
２２５ |
３２５ |
２８５ |
１２－２３ |
３００ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-２５０－ＥＨＳ／ＥＨＵ |
２４８ |
３５０ |
３１０ |
１２－２３ |
３００ |
９／１０ |
|
|
| ＥＢＤＨＬＦ-３００－ＥＨＳ／ＥＨＵ |
２９８ |
４００ |
３６０ |
１２－２３ |
３００ |
１２／１２ |
|
|
| ＥＢＤＨＬＦ-３５０－ＥＨＳ／ＥＨＵ |
３４８ |
４５０ |
４１０ |
１２－２５ |
３６０ |
１２／１２ |
|
|
| ＥＢＤＨＬＦ-４００－ＥＨＳ／ＥＨＵ |
３９８ |
５００ |
４６０ |
１６－２５ |
４００ |
１２／１２ |
|
|
| ＥＢＤＨＬＦ-４５０－ＥＨＳ／ＥＨＵ |
４４８ |
５５０ |
５１０ |
１６－２５ |
４５０ |
１２／１２ |
|
|
| ＥＢＤＨＬＦ-５００－ＥＨＳ／ＥＨＵ |
４９８ |
６００ |
５６０ |
２０－２５ |
５００ |
１２／１２ |
|
|

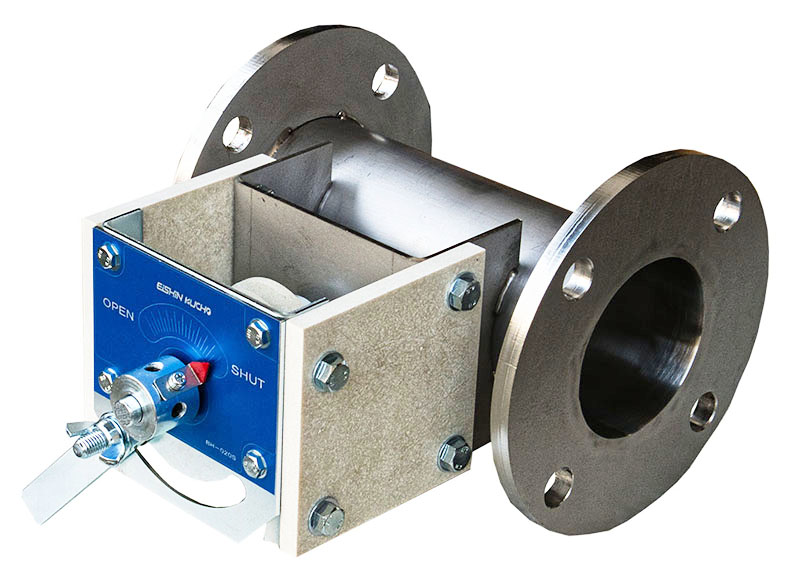

 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ＰＬ＝３．２ｔ～４．５ｔ ／ ＳＵＳ－３０４ ＰＬ＝３．０ｔ～４．０ｔ |
|
 接続フランジ 材質：ＳＳ－９．０ｔ～１２ｔ ／ ＳＵＳ－１０ｔ～１２ｔ |
|
 手動操作ハンドル式 |
|
 軸受無し |
|
| |
|
 胴 体 ： ダクトサイズ仕様 （ｍ／ｍ） |
|
 耐熱仕様 ： ２００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ４．０ ＫＰａ 以下 |
|
