 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ＰＬ＝２．３ｔ ／ ＳＵＳ－３０４ ＰＬ＝２．０ｔ |
|
 接続フランジ 材質：ＳＳ－６．０ｔ ／ ＳＵＳ－６．０ｔ 仕上 |
|
 手動操作ハンドル式 |
|
 軸受無し |
|
| |
|
 胴 体 ： ダクトサイズ仕様 （ｍ／ｍ） |
|
 耐熱仕様 ： ４００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ２．０ ＫＰａ 以下 |
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＤＬＦ- ７５－ＳＨＳ／ＳＨＵ |
７６．３ |
１７５ |
１３５ |
４－１５ |
２００ |
９／１０ |
|
|
| ＥＢＤＬＦ-１００－ＳＨＳ／ＳＨＵ |
９８ |
２００ |
１６０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＬＦ-１２５－ＳＨＳ／ＳＨＵ |
１２３ |
２２５ |
１８５ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＬＦ-１５０－ＳＨＳ／ＳＨＵ |
１４８ |
２５０ |
２１０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＬＦ-１７５－ＳＨＳ／ＳＨＵ |
１７３ |
２７５ |
２３５ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＬＦ-２００－ＳＨＳ／ＳＨＵ |
１９８ |
３００ |
２６０ |
８－１５ |
２２０ |
９／１０ |
|
|
| ＥＢＤＬＦ-２２５－ＳＨＳ／ＳＨＵ |
２２３ |
３２５ |
２８５ |
８－１５ |
３００ |
９／１０ |
|
|
| ＥＢＤＬＦ-２５０－ＳＨＳ／ＳＨＵ |
２４８ |
３５０ |
３１０ |
８－１５ |
３００ |
９／１０ |
|
|
| ＥＢＤＬＦ-３００－ＳＨＳ／ＳＨＵ |
２９８ |
４００ |
３６０ |
１２－１５ |
３００ |
１２／１２ |
|
|
| ＥＢＤＬＦ-３５０－ＳＨＳ／ＳＨＵ |
３４８ |
４５０ |
４１０ |
１２－１５ |
３６０ |
１２／１２ |
|
|
| ＥＢＤＬＦ-４００－ＳＨＳ／ＳＨＵ |
３９８ |
５００ |
４６０ |
１２－１５ |
４００ |
１２／１２ |
|
|
| ＥＢＤＬＦ-４５０－ＳＨＳ／ＳＨＵ |
４４８ |
５５０ |
５１０ |
１６－１５ |
４５０ |
１２／１２ |
|
|
| ＥＢＤＬＦ-５００－ＳＨＳ／ＳＨＵ |
４９８ |
６００ |
５６０ |
１６－１５ |
５００ |
１２／１２ |
|
|

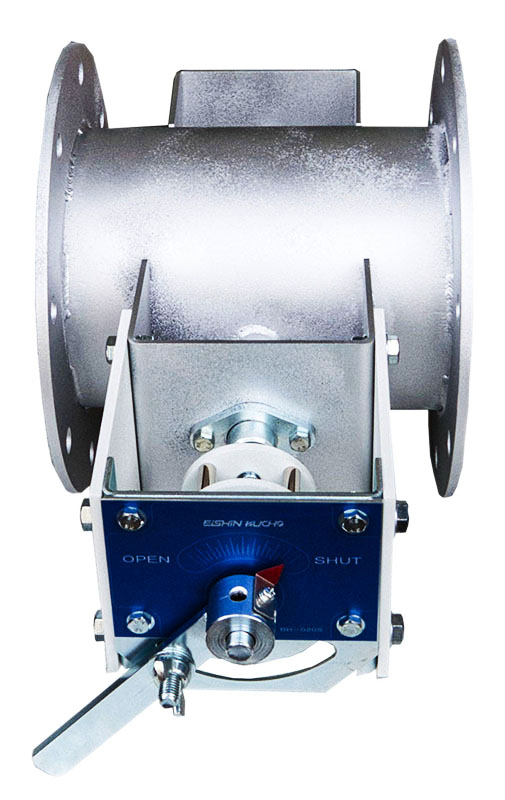

バタフライ・ダンパー ［ダクトサイズ］［耐熱 ４００℃］プラント用
ロックハンドル式 手動ダンパー
ＥＢＤＬＦ－□□□ＳＨＳ［ＳＳ］／ＥＢＤＬＦ－□□□ＳＨＵ［ＳＵＳ］
