型　　式	φＤｉ	φＤｏ	Ｃ	ｎ−ｄ	Ｌ	ｆｔ	ｃｔ	標準価格［ＳＳ］	標準価格［ＳＵＳ］
ＥＢＰＨＷＦ-　８０Ａ−ＥＨＳ／ＥＨＵ	８９．１	１８０	１４５	４−１９	２００	９／１０	３．２／３．０
ＥＢＰＨＷＦ-１００Ａ−ＥＨＳ／ＥＨＵ	１１４．３	２００	１６５	８−１９	２２０	９／１０	３．２／３．０
ＥＢＰＨＷＦ-１２５Ａ−ＥＨＳ／ＥＨＵ	１３９．８	２３５	２００	８−１９	２２０	９／１０	３．２／３．０
ＥＢＰＨＷＦ-１５０Ａ−ＥＨＳ／ＥＨＵ	１６５．２	２６５	２３０	８−１９	２２０	９／１０	３．２／３．０
ＥＢＰＨＷＦ-１７５Ａ−ＥＨＳ／ＥＨＵ	１９０．７	３００	２６０	８−２３	２２０	９／１０	３．２／３．０
ＥＢＰＨＷＦ-２００Ａ−ＥＨＳ／ＥＨＵ	２１６．３	３２０	２８０	８−２３	２２０	９／１０	３．２／３．０
ＥＢＰＨＷＦ-２２５Ａ−ＥＨＳ／ＥＨＵ	２４１．８	３４５	３０５	１２−２３	３００	９／１０	４．５／３．０
ＥＢＰＨＷＦ-２５０Ａ−ＥＨＳ／ＥＨＵ	２６７．４	３８５	３４５	１２−２３	３００	９／１０	４．５／３．０
ＥＢＰＨＷＦ-３００Ａ−ＥＨＳ／ＥＨＵ	３１８．５	４３０	３９０	１２−２３	３００	１２／１２	４．５／４．０
ＥＢＰＨＷＦ-３５０Ａ−ＥＨＳ／ＥＨＵ	３５５．６	４８０	４３５	１２−２５	３６０	１２／１２	４．５／４．０
ＥＢＰＨＷＦ-４００Ａ−ＥＨＳ／ＥＨＵ	４０６．４	５４０	４９５	１６−２５	４００	１２／１２	４．５／４．０
ＥＢＰＨＷＦ-４５０Ａ−ＥＨＳ／ＥＨＵ	４５７．２	６０５	５５５	１６−２５	４５０	１２／１２	４．５／４．０
ＥＢＰＨＷＦ-５００Ａ−ＥＨＳ／ＥＨＵ	５０８．０	６５５	６０５	２０−２５	５００	１２／１２	６．０／５．０

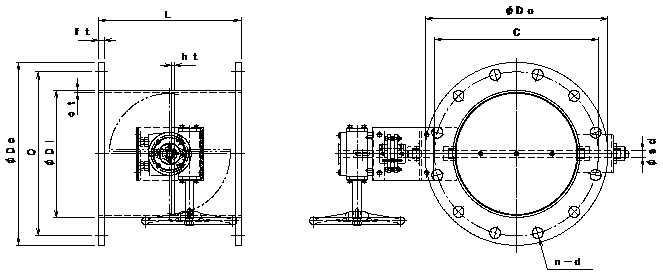

詳細図面

ｓｓ

ｓｕｓ

ダウンロード

サイトマップ

バタフライ・ダンパーの特長

ダンパー本体　材質：ＳＳ　　／　ＳＵＳ−３０４

接続フランジ　材質：ＳＳ　／　ＳＵＳ−３０４

ウォームギャー・ハンドル式

ＨＥＡＶＹ　ＴＹＰＥ　プラント用

オプション仕様

胴　　　体　　　　：　鋼管サイズ仕様

耐熱仕様　　　　：　２００℃

全閉リーク率　　：　通常　１〜３％

静　　　圧　　　　：　４．０　ＫＰａ　以下

	総合カタログ
	単品カタログ

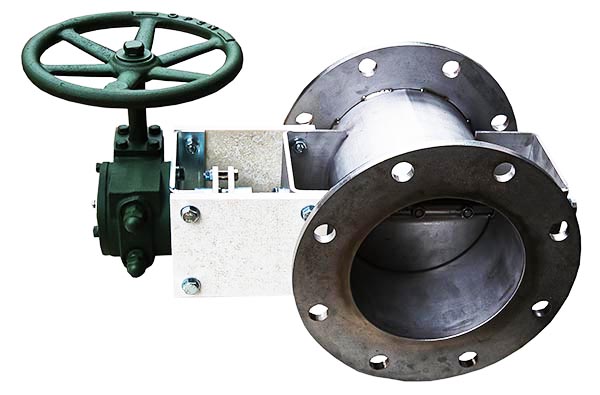

手動・ダンパー　［耐熱　２００℃］

ＥＢＰＨＷＦ−□□□Ａ　ＥＨＳ／ＥＨＵ
