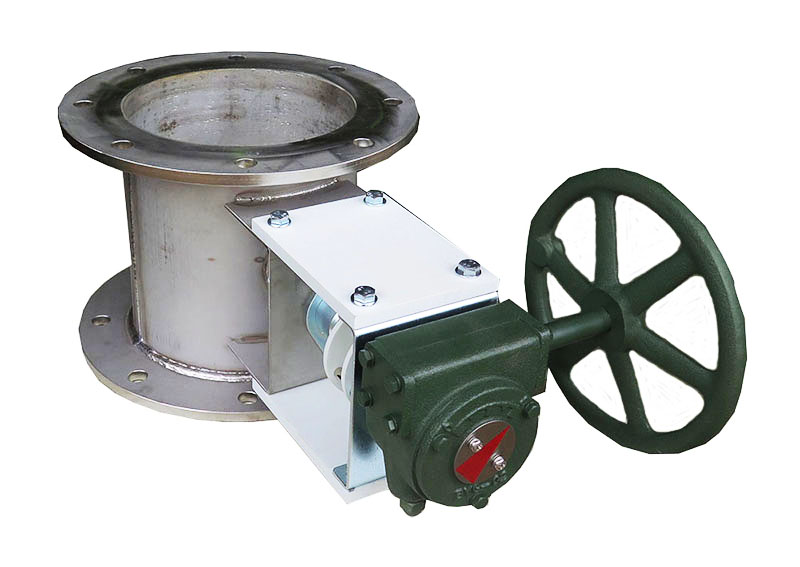

手動・ダンパー ［パイプサイズ］［プラント用］［軸受無］［耐熱 ４００℃］
［ウォームギャー・ハンドル式］
ＥＢＰＷＬＦ－□□□Ａ ＳＨＳ［ＳＳ］／ＥＢＰＷＬＦ－□□□Ａ ＳＨＵ［ＳＵＳ］
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
|
| ＥＢＰＷＬＦ- ８０Ａ－ＳＨＳ／ＳＨＵ |
８９．１ |
１８０ |
１４５ |
４－１５ |
２００ |
９／１０ |
３．２／３．０ |
|
| ＥＢＰＷＬＦ-１００Ａ－ＳＨＳ／ＳＨＵ |
１１４．３ |
２００ |
１６５ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
| ＥＢＰＷＬＦ-１２５Ａ－ＳＨＳ／ＳＨＵ |
１３９．８ |
２３５ |
２００ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
| ＥＢＰＷＬＦ-１５０Ａ－ＳＨＳ／ＳＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
| ＥＢＰＷＬＦ-１７５Ａ－ＳＨＳ／ＳＨＵ |
１９０．７ |
３００ |
２６０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
| ＥＢＰＷＬＦ-２００Ａ－ＳＨＳ／ＳＨＵ |
２１６．３ |
３２０ |
２８０ |
８－１５ |
２２０ |
９／１０ |
３．２／３．０ |
|
| ＥＢＰＷＬＦ-２２５Ａ－ＳＨＳ／ＳＨＵ |
２４１．８ |
３４５ |
３０５ |
８－１５ |
３００ |
９／１０ |
４．５／３．０ |
|
| ＥＢＰＷＬＦ-２５０Ａ－ＳＨＳ／ＳＨＵ |
２６７．４ |
３８５ |
３４５ |
８－１５ |
３００ |
９／１０ |
４．５／３．０ |
|
| ＥＢＰＷＬＦ-３００Ａ－ＳＨＳ／ＳＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－１５ |
３００ |
１２／１２ |
４．５／４．０ |
|
| ＥＢＰＷＬＦ-３５０Ａ－ＳＨＳ／ＳＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－１５ |
３６０ |
１２／１２ |
４．５／４．０ |
|
| ＥＢＰＷＬＦ-４００Ａ－ＳＨＳ／ＳＨＵ |
４０６．４ |
５４０ |
４９５ |
１２－１５ |
４００ |
１２／１２ |
４．５／４．０ |
|
| ＥＢＰＷＬＦ-４５０Ａ－ＳＨＳ／ＳＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－１５ |
４５０ |
１２／１２ |
４．５／４．０ |
|
| ＥＢＰＷＬＦ-５００Ａ－ＳＨＳ／ＳＨＵ |
５０８．０ |
６５５ |
６０５ |
１６－１５ |
５００ |
１２／１２ |
６．０／５．０ |
|
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 ウォームギャー・ハンドル式 |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： ４００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ４．０ ＫＰａ 以下 |
|
