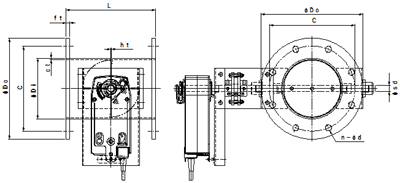

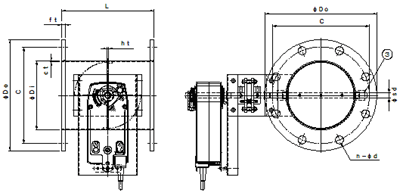

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | ｃｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＨＤＨＭＲＦ- ８０Ａ−ＥＨＳ／ＥＨＵ | ７６．３ | １７５ | １３５ | ４−１９ | ２００ | ９／１０ | ３．２／３．０ | ||
| ＥＨＤＨＭＲＦ-１００Ａ−ＥＨＳ／ＥＨＵ | ９８ | ２００ | １６０ | ８−１９ | ２２０ | ９／１０ | ３．２／３．０ | ||
| ＥＨＤＨＭＲＦ-１２５Ａ−ＥＨＳ／ＥＨＵ | １２３ | ２２５ | １８５ | ８−１９ | ２２０ | ９／１０ | ３．２／３．０ | ||
| ＥＨＤＨＭＲＦ-１５０Ａ−ＥＨＳ／ＥＨＵ | １４８ | ２５０ | ２１０ | ８−１９ | ２２０ | ９／１０ | ３．２／３．０ | ||
| ＥＨＤＨＭＲＦ-１７５Ａ−ＥＨＳ／ＥＨＵ | １７３ | ２７５ | ２３５ | ８−２３ | ２２０ | ９／１０ | ３．２／３．０ | ||
| ＥＨＤＨＭＲＦ-２００Ａ−ＥＨＳ／ＥＨＵ | １９８ | ３００ | ２６０ | ８−２３ | ２２０ | ９／１０ | ３．２／３．０ | ||
| ＥＨＤＨＭＲＦ-２２５Ａ−ＥＨＳ／ＥＨＵ | ２２３ | ３２５ | ２８５ | １２−２３ | ３００ | ９／１０ | ４．５／３．０ | ||
| ＥＨＤＨＭＲＦ-２５０Ａ−ＥＨＳ／ＥＨＵ | ２４８ | ３５０ | ３１０ | １２−２３ | ３００ | ９／１０ | ４．５／３．０ | ||
| ＥＨＤＨＭＲＦ-３００Ａ−ＥＨＳ／ＥＨＵ | ２９８ | ４００ | ３６０ | １２−２３ | ３００ | １２／１２ | ４．５／４．０ | ||
| ＥＨＤＨＭＲＦ-３５０Ａ−ＥＨＳ／ＥＨＵ | ３４８ | ４５０ | ４１０ | １２−２５ | ３６０ | １２／１２ | ４．５／４．０ | ||
| ＥＨＤＨＭＲＦ-４００Ａ−ＥＨＳ／ＥＨＵ | ３９８ | ５００ | ４６０ | １６−２５ | ４００ | １２／１２ | ４．５／４．０ | ||
| ＥＨＤＨＭＲＦ-４５０Ａ−ＥＨＳ／ＥＨＵ | ４４８ | ５５０ | ５１０ | １６−２５ | ４５０ | １２／１２ | ４．５／４．０ | ||
| ＥＨＤＨＭＲＦ-５００Ａ−ＥＨＳ／ＥＨＵ | ４９８ | ６００ | ５６０ | ２０−２５ | ５００ | １２／１２ | ６．０／５．０ |
|
|
 |
| モーター・ダンパー ［耐熱 ２００℃］ | ＥＨＤＨＭＲＦ−□□□ ＥＨＳ／ＥＨＵ |
 バタフライ・ダンパーの特長 |
 電源 ｏｆｆ 又は信号 ｏｆｆ でスプリングの作動により全開（全閉）になります、火災等の緊急遮断ように使用されます。 |
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ−３０４ |
 接続フランジ 材質：ＳＳ ／ ＳＵＳ−３０４ |
 電動モーター／ ロータリーアクチェーター式 スプリングリターン （ＢＥＬＩＭＯ） |
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
| |
 胴 体 ： ダクトサイズ仕様 |
 耐熱仕様 ： 清浄空気 ２００℃ |
 全閉リーク率 ： 通常 １〜３％ |

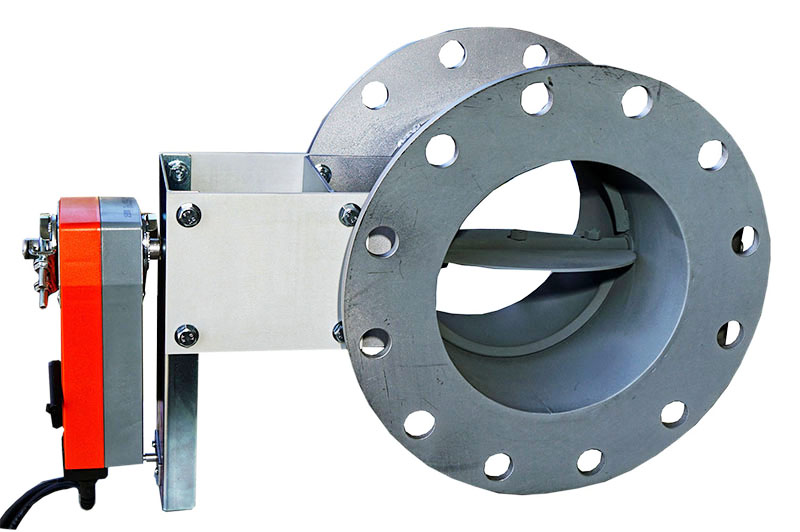

| オプション ： 比例式、開閉信号、開度信号、強制開閉信号 写真はオプション（屋外用防滴箱付） |
