モーター・ダンパー [ダクトサイズ][プラント用][軸受付][耐熱 400℃]

[電動モーター式 スプリングリターン] 静圧 4.0KPa
 EHDHMRF−□□□ SHS[SS]/EHDHMRF−□□□ SHU[SUS]
  バタフライ・ダンパーの特長
      電源 off 又は信号 off でスプリングの作動により全開(全閉)になります、火災等の緊急遮断ように使用されます。
     ダンパー本体 材質:SS  / SUS−304
     接続フランジ 材質:SS / SUS−304
     電動モーター/ ロータリーアクチェーター式 スプリングリターン (BELIMO)
     HEAVY TYPE プラント用

     胴   体    : ダクトサイズ仕様
     耐熱仕様    : 清浄空気 400℃
     全閉リーク率  : 通常 1〜3%
     オプション    : 比例式、開閉信号、開度信号、強制開閉信号  写真はオプション(屋外用防滴箱付)

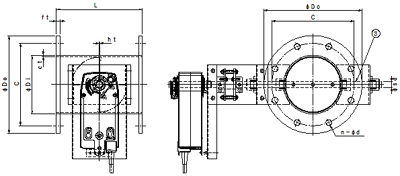

型  式 φDi φDo n−d ft ct 標準価格[SS] 標準価格[SUS]
EHDHMRF- 75−SHS/SHU 76.3 175 135 4−19 200 9/10 3.2/3.0
EHDHMRF-100−SHS/SHU 100 200 160 8−19 220 9/10 3.2/3.0
EHDHMRF-125−SHS/SHU 125 225 185 8−19 220 9/10 3.2/3.0
EHDHMRF-150−SHS/SHU 150 250 210 8−19 220 9/10 3.2/3.0
EHDHMRF-175−SHS/SHU 175 275 235 8−23 220 9/10 3.2/3.0
EHDHMRF-200−SHS/SHU 200 300 260 8−23 220 9/10 3.2/3.0
EHDHMRF-225−SHS/SHU 225 325 285 12−23 300 9/10 4.5/3.0
EHDHMRF-250−SHS/SHU 250 350 310 12−23 300 9/10 4.5/3.0
EHDHMRF-300−SHS/SHU 300 400 360 12−23 300 12/12 4.5/4.0
EHDHMRF-350−SHS/SHU 350 450 410 12−25 360 12/12 4.5/4.0
EHDHMRF-400−SHS/SHU 400 500 460 16−25 400 12/12 4.5/4.0
EHDHMRF-450−SHS/SHU 450 550 510 16−25 450 12/12 4.5/4.0
EHDHMRF-500−SHS/SHU 500 600 560 20−25 500 12/12 6.0/5.0
