モーター・ダンパー ［ダクトサイズ］［プラント用］［軸受付］［耐熱 ２００℃］
［電動モーター式 ロータリーアクチェーター］ ＳＰ－４ＫＰａ
ＥＨＤＨＭＦ－□□□ ＥＨＳ［ＳＳ］／ＥＨＤＨＭＦ－□□□ ＥＨＵ［ＳＵＳ］

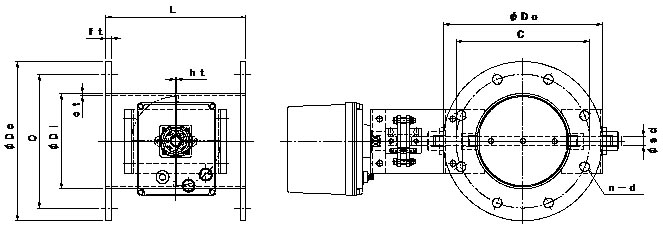

| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＤＨＭＦ- ８０Ａ－ＥＨＳ／ＥＨＵ |
７６．３ |
１７５ |
１３５ |
４－１９ |
２００ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１００Ａ－ＥＨＳ／ＥＨＵ |
９８ |
２００ |
１６０ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１２５Ａ－ＥＨＳ／ＥＨＵ |
１２３ |
２２５ |
１８５ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１５０Ａ－ＥＨＳ／ＥＨＵ |
１４８ |
２５０ |
２１０ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１７５Ａ－ＥＨＳ／ＥＨＵ |
１７３ |
２７５ |
２３５ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-２００Ａ－ＥＨＳ／ＥＨＵ |
１９８ |
３００ |
２６０ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-２２５Ａ－ＥＨＳ／ＥＨＵ |
２２３ |
３２５ |
２８５ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＨＭＦ-２５０Ａ－ＥＨＳ／ＥＨＵ |
２４８ |
３５０ |
３１０ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＨＭＦ-３００Ａ－ＥＨＳ／ＥＨＵ |
２９８ |
４００ |
３６０ |
１２－２３ |
３００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-３５０Ａ－ＥＨＳ／ＥＨＵ |
３４８ |
４５０ |
４１０ |
１２－２５ |
３６０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-４００Ａ－ＥＨＳ／ＥＨＵ |
３９８ |
５００ |
４６０ |
１６－２５ |
４００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-４５０Ａ－ＥＨＳ／ＥＨＵ |
４４８ |
５５０ |
５１０ |
１６－２５ |
４５０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-５００Ａ－ＥＨＳ／ＥＨＵ |
４９８ |
６００ |
５６０ |
２０－２５ |
５００ |
１２／１２ |
６．０／５．０ |
|
|
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 電動モーター／ ロータリーアクチェーター式 スプリングリターン （ＢＥＬＩＭＯ） |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： ダクトサイズ仕様 |
|
 耐熱仕様 ： 清浄空気 ２００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|

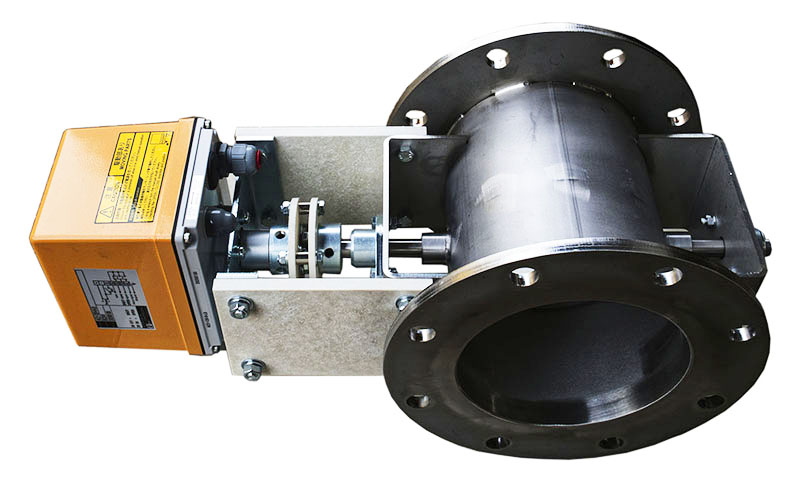

| オプション ： 比例式、開閉信号、開度信号、強制開閉信号 写真はオプション（屋外用防滴箱付） |
|
