モーター・ダンパー ［ダクトサイズ］［プラント用］［軸受付］［耐熱 ４００℃］
［電動モーター式 ロータリーアクチェーター］ ＳＰ－４ＫＰａ
ＥＨＤＨＭＦ－□□□ ＳＨＳ［ＳＳ］／ＥＨＤＨＭＦ－□□□ ＳＨＵ［ＳＵＳ］
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 電動モーター／ ロータリーアクチェーター式 スプリングリターン （ＢＥＬＩＭＯ） |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： ダクトサイズ仕様 |
|
 耐熱仕様 ： 清浄空気 ４００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|

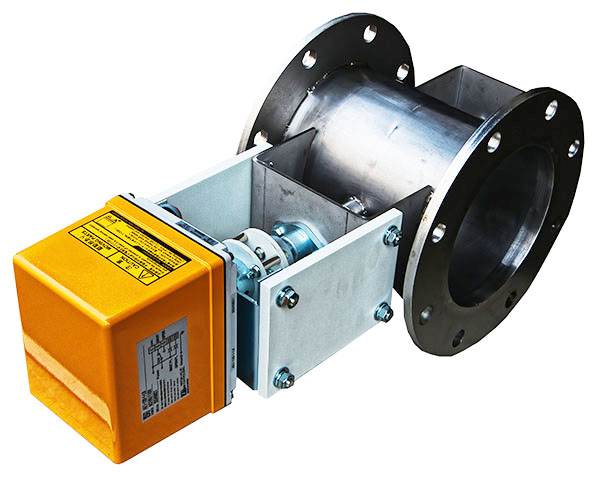

| オプション ： 比例式、開閉信号、開度信号、強制開閉信号 写真はオプション（屋外用防滴箱付） |
|

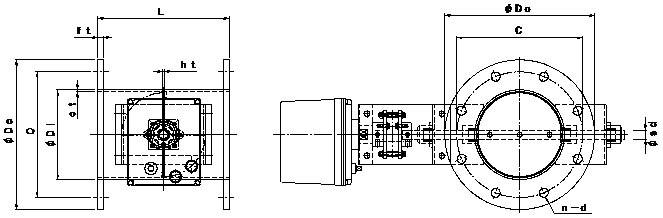

| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＤＨＭＦ- ７５－ＳＨＳ／ＳＨＵ |
７６．３ |
１７５ |
１３５ |
４－１９ |
２００ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１００－ＳＨＳ／ＳＨＵ |
９８ |
２００ |
１６０ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１２５－ＳＨＳ／ＳＨＵ |
１２３ |
２２５ |
１８５ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１５０－ＳＨＳ／ＳＨＵ |
１４８ |
２５０ |
２１０ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-１７５－ＳＨＳ／ＳＨＵ |
１７３ |
２７５ |
２３５ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-２００－ＳＨＳ／ＳＨＵ |
１９８ |
３００ |
２６０ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＤＨＭＦ-２２５－ＳＨＳ／ＳＨＵ |
２２３ |
３２５ |
２８５ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＨＭＦ-２５０－ＳＨＳ／ＳＨＵ |
２４８ |
３５０ |
３１０ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＤＨＭＦ-３００－ＳＨＳ／ＳＨＵ |
２９８ |
４００ |
３６０ |
１２－２３ |
３００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-３５０－ＳＨＳ／ＳＨＵ |
３４８ |
４５０ |
４１０ |
１２－２５ |
３６０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-４００－ＳＨＳ／ＳＨＵ |
３９８ |
５００ |
４６０ |
１６－２５ |
４００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-４５０－ＳＨＳ／ＳＨＵ |
４４８ |
５５０ |
５１０ |
１６－２５ |
４５０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＤＨＭＦ-５００－ＳＨＳ／ＳＨＵ |
４９８ |
６００ |
５６０ |
２０－２５ |
５００ |
１２／１２ |
６．０／５．０ |
|
|
