モーター・ダンパー ［パイプサイズ］［プラント用］［軸受無］［耐熱 ２００℃］
［電動モーター式 ロータリーアクチェーター］ ＳＰ－２ＫＰａ
ＥＨＰＭＬＦ－□□□Ａ ＥＨＳ［ＳＳ］／ＥＨＰＭＬＦ－□□□Ａ ＥＨＵ［ＳＵＳ］

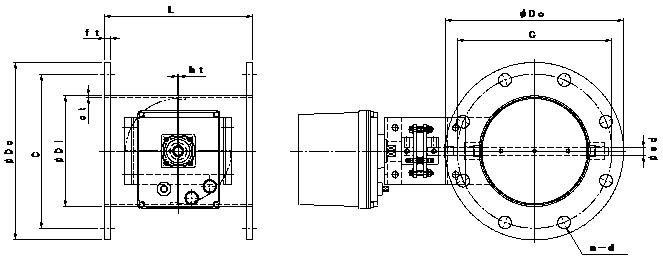

| 型 式 |
φＤ１ |
φＤ０ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｔ１ |
ｔ２ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＨＰＭＬＦ- ８０Ａ－ＥＨＳ／ＥＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＭＬＦ-１００Ａ－ＥＨＳ／ＥＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＭＬＦ-１２５Ａ－ＥＨＳ／ＥＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＭＬＦ-１５０Ａ－ＥＨＳ／ＥＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＭＬＦ-１７５Ａ－ＥＨＳ／ＥＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＭＬＦ-２００Ａ－ＥＨＳ／ＥＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
９／１０ |
３．２／３．０ |
|
|
| ＥＨＰＭＬＦ-２２５Ａ－ＥＨＳ／ＥＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＰＭＬＦ-２５０Ａ－ＥＨＳ／ＥＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
９／１０ |
４．５／３．０ |
|
|
| ＥＨＰＭＬＦ-３００Ａ－ＥＨＳ／ＥＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＰＭＬＦ-３５０Ａ－ＥＨＳ／ＥＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＰＭＬＦ-４００Ａ－ＥＨＳ／ＥＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＰＭＬＦ-４５０Ａ－ＥＨＳ／ＥＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１２／１２ |
４．５／４．０ |
|
|
| ＥＨＰＭＬＦ-５００Ａ－ＥＨＳ／ＥＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
１２／１２ |
６．０／５．０ |
|
|
 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 電動モーター／ ロータリーアクチェーター式 |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： ２００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|

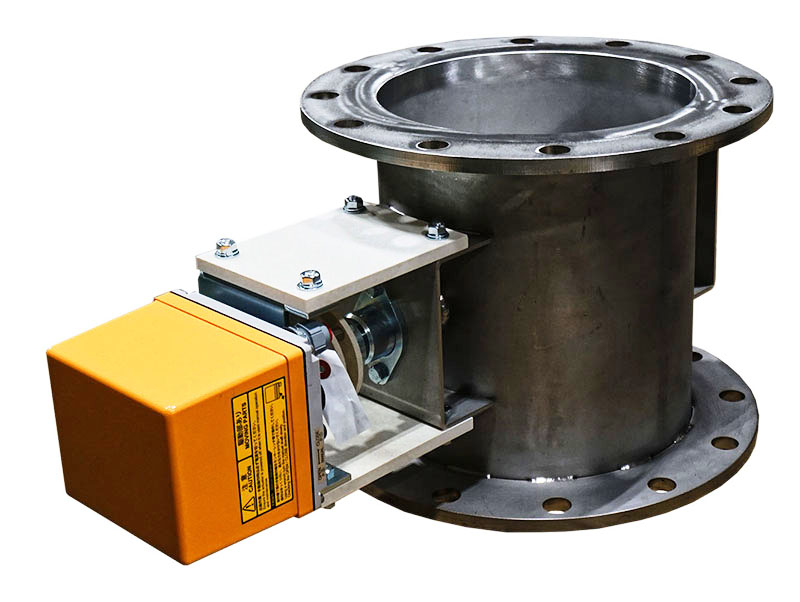

| オプション ： 比例式、開閉信号、開度信号、強制開閉信号 写真はオプション（屋外用防滴箱付） |
|
