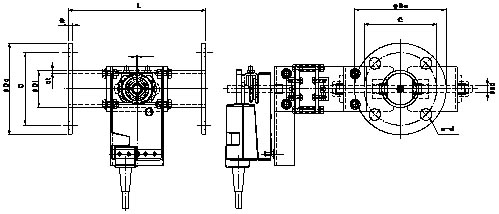

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動ﾓｰﾀｰ | 標準価格 |
| ＥＨＰＨＭＦ−４０Ａ ＳＨＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．５ | ２．３ | ６．０ | １０ | Ｂ２００１０ＣＳ | ＭＢ−１Ｎ−２４ | |
| ＥＨＰＨＭＦ−５０Ａ ＳＨＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．８ | ２．３ | ６．０ | １０ | Ｂ２００１０ＣＳ | ＭＢ−１Ｎ−２４ | |
| ＥＨＰＨＭＦ−６５Ａ ＳＨＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ４．２ | ２．３ | ９．０ | １０ | Ｂ２００１０ＣＳ | ＭＢ−１Ｎ−２４ |
| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに セラミックスブッシュを使用しております。。 |
| 駆動装置 | 電動モーター ＭＢ−１Ｎ−２４ ＡＣ／ＤＣ−２４Ｖ ２．４Ｗ（５．０ＶＡ） ５．０Ｎｍ |
| ＯＮ−ＯＦＦ制御 ３位置・比例制御（ＤＣ４〜２０ｍＡ） | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 耐熱 ４００℃ 清浄空気用、燃焼排気等はお問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| オプション | 開閉信号（リミットスイッチ）ポテンショメーター・電源電圧 ＡＣ−１００〜２４０Ｖ |
 |
 |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | 駆動モーター | 標準価格 |
| ＥＨＰＨＭＦ−４０Ａ ＳＨＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＣＵ | ＭＢ−１Ｎ−２４ | |
| ＥＨＰＨＭＦ−５０Ａ ＳＨＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１５ | １８０ | ３．０ | ２．０ | ６．０ | １０ | Ｂ２００１０ＣＵ | ＭＢ−１Ｎ−２４ | |
| ＥＨＰＨＭＦ−６５Ａ ＳＨＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１５ | １８０ | ３．０ | ２．０ | １０ | １０ | Ｂ２００１０ＣＵ | ＭＢ−１Ｎ−２４ |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
