| モーターダンパー ［耐熱 ２００℃］ | ＥＭＤＡ－□□ ＥＨＳ／ＥＨＵ |
|
 |
 ダンパー本体は鋼板製プレスダンパーに耐熱カップリング及び耐熱板を追加し耐熱性を高めた製品です。材質：鋼板＝１．６ｔ 仕上：錆止め＋シルバー塗装 ［ＥＭＤＡＦ－□□□ＥＨＳ］ |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ－ＯＦＦ式 ＤＣ－２４Ｖ モーター詳細 |
| ステンレス仕様 |
| 材 質： ステンレス製 ＳＵＳ－１．５ｔ ［ＥＭＤＡＦ－□□□ＥＨＵ］ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| 全閉リーク率： 通常 １～３％ |
| オプション部品： 補助設定用ポテンショメータ／開閉信号用補助スイッチ |
 |
 |

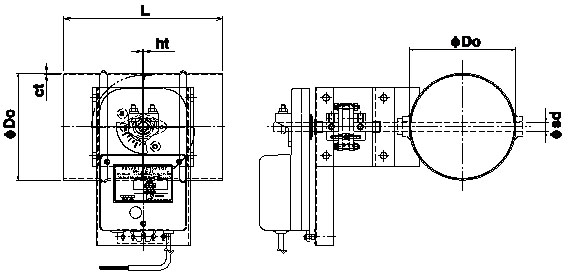

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ－ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＡ- ７５ ＥＨＳ／ＥＨＵ | ７３ | １０９ | ４－１０ | ２００ | ||||
| ＥＭＤＡ-１００ ＥＨＳ／ＥＨＵ | ９８ | １６０ | ８－１０ | ２２０ | ||||
| ＥＭＤＡ-１２５ ＥＨＳ／ＥＨＵ | １２３ | １８５ | ８－１０ | ２２０ | ||||
| ＥＭＤＡ-１５０ ＥＨＳ／ＥＨＵ | １４８ | ２１０ | ８－１０ | ２２０ | ||||
| ＥＭＤＡ-１７５ ＥＨＳ／ＥＨＵ | １７３ | ２３５ | ８－１０ | ２２０ | ||||
| ＥＭＤＡ-２００ ＥＨＳ／ＥＨＵ | １９８ | ２６０ | ８－１０ | ２２０ | ||||
| ＥＭＤＡ-２２５ ＥＨＳ／ＥＨＵ | ２２３ | ２８５ | ８－１３ | ３００ | ||||
| ＥＭＤＡ-２５０ ＥＨＳ／ＥＨＵ | ２４８ | ３１０ | ８－１３ | ３００ | ||||
| ＥＭＤＡ-２７５ ＥＨＳ／ＥＨＵ | ２７３ | ３３５ | １２－１３ | ３００ | ||||
| ＥＭＤＡ-３００ ＥＨＳ／ＥＨＵ | ２９８ | ３６０ | １２－１３ | ３００ | ||||
| ＥＭＤＡ-３５０ ＥＨＳ／ＥＨＵ | ３４８ | ４１０ | １２－１３ | ３５０ | ||||
| ＥＭＤＡ-４００ ＥＨＳ／ＥＨＵ | ３９８ | ４６０ | １２－１３ | ４００ | ６ |
