 ダンパー本体はステンレス製ダンパーに耐熱カップリング及び耐熱板を追加し更に両側に |
| セラミックス軸受を組付けて耐熱性を高めた製品です。 |
| ダンパー本体にセラミックス軸受を取付けてあります。 |
| 接続フランジ 材質：鋼板＝６．０ｔ 仕上：錆止め＋シルバー塗装 |
| 標準品はダンパー本体＋モーター ＯＮ−ＯＦＦ式 ＤＣ−２４Ｖ モーター詳細 |
| 材 質： ステンレス製 ＳＵＳ−２．０ｔ |
| 接続フランジ 材質：ＳＵＳ＝６．０ｔ |
| 全閉リーク率： 通常 １〜３％ |
| オプション部品： 補助設定用ポテンショメータ／開閉信号用補助スイッチ |
| モーターダンパー ［耐熱 ４００℃］ | ＥＭＤＡＦ−□□ ＳＨＳ／ＳＨＵ |

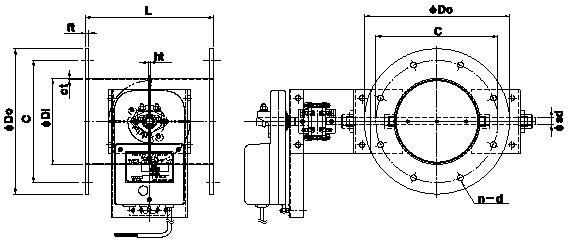

| 型 式 | φＤｉ | φＤｏ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＭＤＡＦ- ７５ ＳＨＳ／ＳＨＵ | ７６.３ | １２９ | １０９ | ４−１０ | ２００ | ６ | ||
| ＥＭＤＡＦ-１００ ＳＨＳ／ＳＨＵ | ９８ | ２００ | １６０ | ８−１０ | ２２０ | ６ | ||
| ＥＭＤＡＦ-１２５ ＳＨＳ／ＳＨＵ | １２３ | ２２５ | １８５ | ８−１０ | ２２０ | ６ | ||
| ＥＭＤＡＦ-１５０ ＳＨＳ／ＳＨＵ | １４８ | ２５０ | ２１０ | ８−１０ | ２２０ | ６ | ||
| ＥＭＤＡＦ-１７５ ＳＨＳ／ＳＨＵ | １７３ | ２７５ | ２３５ | ８−１０ | ２２０ | ６ | ||
| ＥＭＤＡＦ-２００ ＳＨＳ／ＳＨＵ | １９８ | ３００ | ２６０ | ８−１０ | ２２０ | ６ | ||
| ＥＭＤＡＦ-２２５ ＳＨＳ／ＳＨＵ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＡＦ-２５０ ＳＨＳ／ＳＨＵ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ||
| ＥＭＤＡＦ-２７５ ＳＨＳ／ＳＨＵ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＡＦ-３００ ＳＨＳ／ＳＨＵ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ||
| ＥＭＤＡＦ-３５０ ＳＨＳ／ＳＨＵ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ||
| ＥＭＤＡＦ-４００ ＳＨＳ／ＳＨＵ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ |
