型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVDAF- 75−SHS/SHU 73 129 109 4−10 200 146,289 166,859
EVDAF-100−SHS/SHU 98 200 160 8−10 220 150,040 174,603
EVDAF-125−SHS/SHU 123 225 185 8−10 220 155,243 182,952
EVDAF-150−SHS/SHU 148 250 210 8−10 220 160,930 190,454
EVDAF-175−SHS/SHU 173 275 235 8−10 220 171,215 208,241
EVDAF-200−SHS/SHU 198 300 260 8−10 220 189,123 226,270
EVDAF-225−SHS/SHU 223 325 285 8−13 300 195,536 232,804
EVDAF-250−SHS/SHU 248 350 310 8−13 300 209,330 251,559
EVDAF-275−SHS/SHU 273 375 335 12−13 300 215,622 262,207
EVDAF-300−SHS/SHU 298 400 360 12−13 300 240,548 290,521
EVDAF-350−SHS/SHU 348 450 410 12−13 350 260,634 315,810
EVDAF-400−SHS/SHU 398 500 460 12−13 400 291,368 357,192

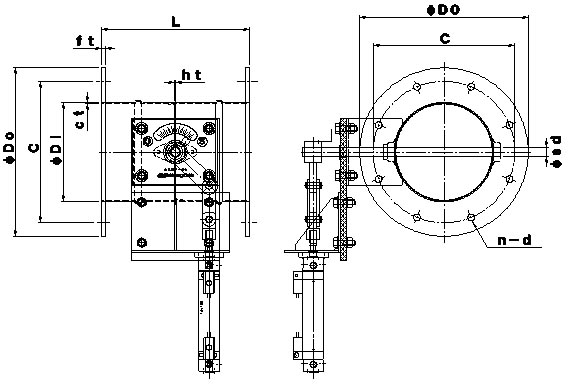

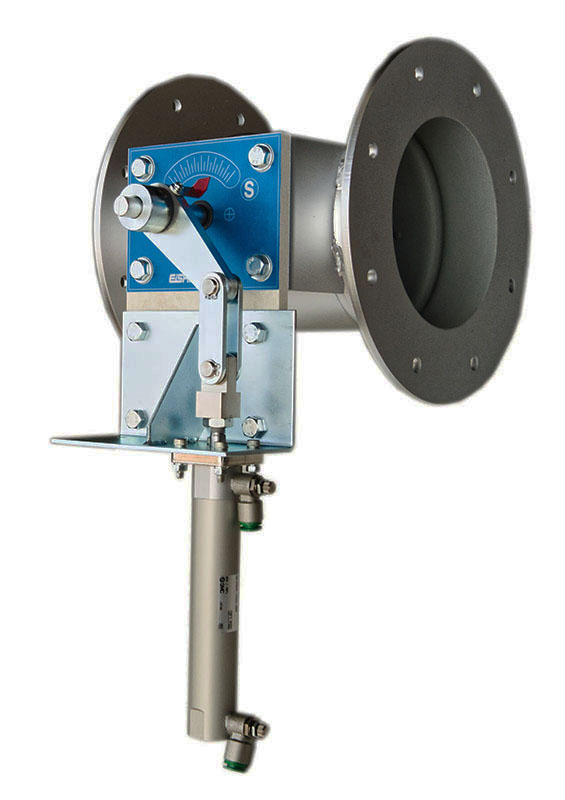

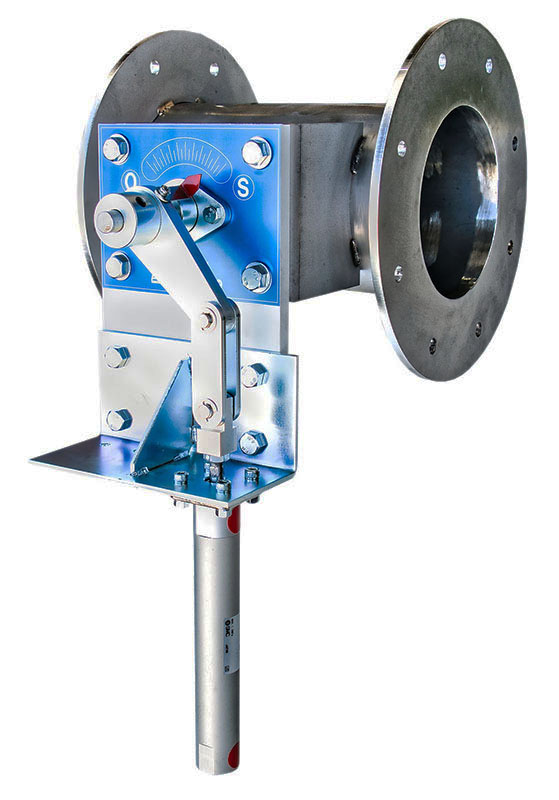

耐熱自動ダンパー [一般産業用] [200℃]
EVDAF−□□□−EHS [SS] EVDAF−□□□−EHU [SUS]

     ダンパー本体は鋼板製プレス・ダンパーです。 材質:鋼板=1.6t  仕上:錆止め+シルバー塗装 [EVDAF−□□□S]
     接続フランジ 材質:鋼板=6.0t 仕上:錆止め+シルバー塗装
     標準品はダンパー本体+エァーシリンダー(スイッチの後付は不可) 空気圧力:0.4MPa以上

     材   質: ステンレス製 SUS−1.5t (構造材仕様等は特型にてお受けいたします) [EVDAF−□□□U]
     屋外仕様: シリンダー部防滴箱入り
     耐熱仕様: 次ページ参照下さい。
     全閉リーク率: 通常 1〜3%   [40A/50A 3〜6%]  静圧 0.6KPa
     オプション部品: 電磁弁(継手、ホース配管含む)・スピードコントローラー・サイレンサー・オートスイッチ
型  式 φDi φDo n−d ft 標準価格SS 標準価格SUS
EVDAF- 75S/U 73 129 109 4−10 200 48,400 74,294
EVDAF-100S/U 98 200 160 8−10 220 51,062 80,586
EVDAF-125S/U 123 225 185 8−10 220 54,087 89,056
EVDAF-150S/U 148 250 210 8−10 220 56,628 94,138
EVDAF-175S/U 173 275 235 8−10 220 59,290 102,487
EVDAF-200S/U 198 300 260 8−10 220 62,315 108,053
EVDAF-225S/U 223 325 285 8−13 300 70,180 115,797
EVDAF-250S/U 248 350 310 8−13 300 76,351 128,381
EVDAF-275S/U 273 375 335 12−13 300 78,650 135,278
EVDAF-300S/U 298 400 360 12−13 300 89,540 154,759
EVDAF-350S/U 348 450 410 12−13 350 98,736 177,991
EVDAF-400S/U 398 500 460 12−13 400 112,530 204,006

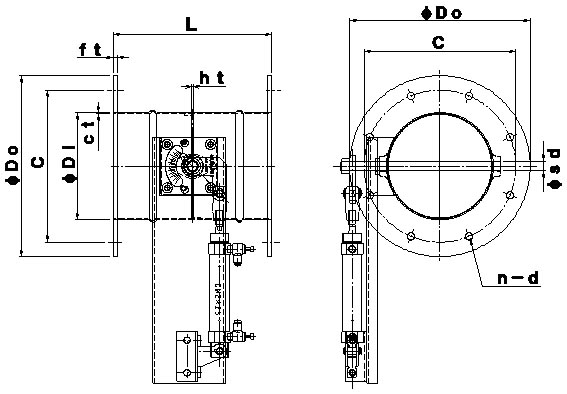

フランジ付き 自動ダンパー [一般産業用][耐熱 常温]
 EVDAF−□□□S[SS] EVDAF−□□□U[SUS]
型  式 φDi φDo n−d ft 標準価格[SS] 標準価格[SUS]
EVDAF- 75−EHS/EHU 73 129 109 4−10 200 89,540 101,640
EVDAF-100−EHS/EHU 98 200 160 8−10 220 93,170 108,900
EVDAF-125−EHS/EHU 123 225 185 8−10 220 95,590 116,160
EVDAF-150−EHS/EHU 148 250 210 8−10 220 99,220 121,000
EVDAF-175−EHS/EHU 173 275 235 8−10 220 104,060 130,680
EVDAF-200−EHS/EHU 198 300 260 8−10 220 111,320 140,360
EVDAF-225−EHS/EHU 223 325 285 8−13 300 114,950 148,830
EVDAF-250−EHS/EHU 248 350 310 8−13 300 124,630 163,350
EVDAF-275−EHS/EHU 273 375 335 12−13 300 128,260 170,610
EVDAF-300−EHS/EHU 298 400 360 12−13 300 146,410 193,600
EVDAF-350−EHS/EHU 348 450 410 12−13 350 158,510 219,010
EVDAF-400−EHS/EHU 398 500 460 12−13 400 175,450 242,000
詳細図面 ss sus サイトマップ  ダウンロード
耐熱自動ダンパーの特長
総合カタログ
単品カタログ
[耐熱 常温]  EVDAF−□□□ S/U (SS/SUS)
[耐熱 200℃] EVDAF−□□□ EHS/EHU (SS/SUS)
[耐熱 400℃] EVDAF−□□□ SHS/SHU (SS/SUS)
詳細図面 ss sus サイトマップ  ダウンロード
総合カタログ
単品カタログ
総合カタログ
単品カタログ
詳細図面 ss sus サイトマップ ダウンロード

 自動ダンパー [耐熱 常温] EVDAF−□□□A S/U
 自動ダンパー [耐熱 400℃] EVDAF−□□□ SHS/SHU
 自動ダンパー [耐熱 200℃] EVDAF−□□□ EHS/EHU
耐熱自動ダンパーの特長

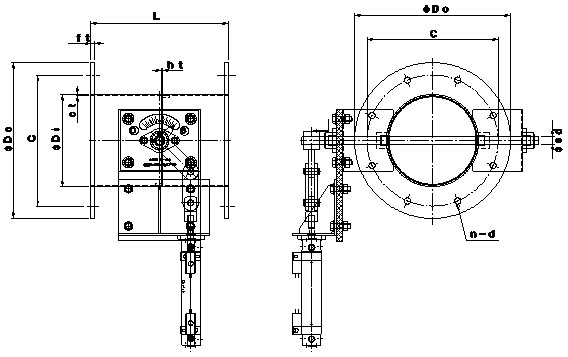

耐熱自動ダンパー  [一般産業用][軸受付] 400℃
EVDAF−□□□SHS[SS]/EVDAF−□□□SHU[SUS]
     ダンパー本体は鋼板製プレス・ダンパーです。 材質:SS=1.6t(EHS)/SUS=1.5t(EHU)
     接続フランジ 材質:SS=6.0t(EHS)/SUS=6.0t(EHU)
       標準品はダンパー本体+エァーシリンダー(スイッチの後付は不可) 空気圧力:0.4MPa以上


     材   質   : 鋼板製 SS−1.6t(EHS)/ステンレス製 SUS−1.5t (EHU)板金
     耐熱仕様   :
     全閉リーク率 : 通常 1〜3%  [40A/50A 3〜6%]  静圧 0.6KPa
       オプション部品: 電磁弁(継手、ホース配管含む)・スピードコントローラー・サイレンサー・オートスイッチ

     ダンパー本体 材質:SUS−304
     接続フランジ 材質:SUS=6.0t 仕上
     標準品はダンパー本体+エァーシリンダー(スイッチの後付は不可) 空気圧力:0.4Pa以上

     材   質    : ステンレス製 SUS−304 (構造材仕様等は特型にてお受けいたします)

     耐熱仕様    : 400℃以下
     全閉リーク率  : 通常 1〜3%  [40A/50A 3〜6%]  静圧 0.6KPa
     オプション部品 : 電磁弁(継手、ホース配管含む)・スピードコントローラー・サイレンサー・オートスイッチ
