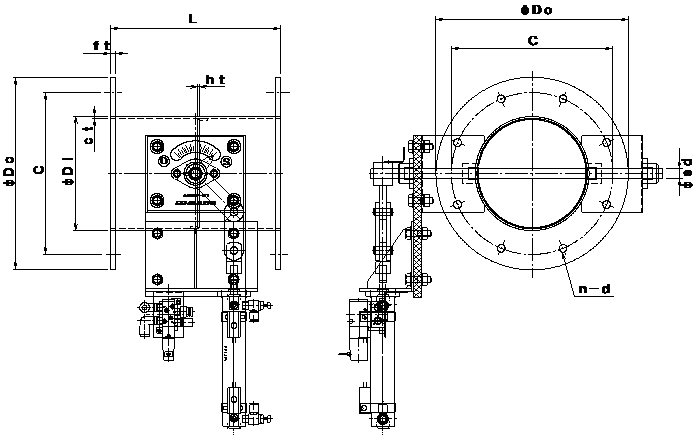

型　　式 φＤｉ φＤｏ Ｃ ｎ−ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＶＤＡＦ-　７５−ＳＨＳ／ＳＨＵ ７３ １２９ １０９ ４−１０ ２００ ６ １４６，２８９ １６６，８５９
ＥＶＤＡＦ-１００−ＳＨＳ／ＳＨＵ ９８ ２００ １６０ ８−１０ ２２０ ６ １５０，０４０ １７４，６０３
ＥＶＤＡＦ-１２５−ＳＨＳ／ＳＨＵ １２３ ２２５ １８５ ８−１０ ２２０ ６ １５５，２４３ １８２，９５２
ＥＶＤＡＦ-１５０−ＳＨＳ／ＳＨＵ １４８ ２５０ ２１０ ８−１０ ２２０ ６ １６０，９３０ １９０，４５４
ＥＶＤＡＦ-１７５−ＳＨＳ／ＳＨＵ １７３ ２７５ ２３５ ８−１０ ２２０ ６ １７１，２１５ ２０８，２４１
ＥＶＤＡＦ-２００−ＳＨＳ／ＳＨＵ １９８ ３００ ２６０ ８−１０ ２２０ ６ １８９，１２３ ２２６，２７０
ＥＶＤＡＦ-２２５−ＳＨＳ／ＳＨＵ ２２３ ３２５ ２８５ ８−１３ ３００ ６ １９５，５３６ ２３２，８０４
ＥＶＤＡＦ-２５０−ＳＨＳ／ＳＨＵ ２４８ ３５０ ３１０ ８−１３ ３００ ６ ２０９，３３０ ２５１，５５９
ＥＶＤＡＦ-２７５−ＳＨＳ／ＳＨＵ ２７３ ３７５ ３３５ １２−１３ ３００ ６ ２１５，６２２ ２６２，２０７
ＥＶＤＡＦ-３００−ＳＨＳ／ＳＨＵ ２９８ ４００ ３６０ １２−１３ ３００ ６ ２４０，５４８ ２９０，５２１
ＥＶＤＡＦ-３５０−ＳＨＳ／ＳＨＵ ３４８ ４５０ ４１０ １２−１３ ３５０ ６ ２６０，６３４ ３１５，８１０
ＥＶＤＡＦ-４００−ＳＨＳ／ＳＨＵ ３９８ ５００ ４６０ １２−１３ ４００ ６ ２９１，３６８ ３５７，１９２

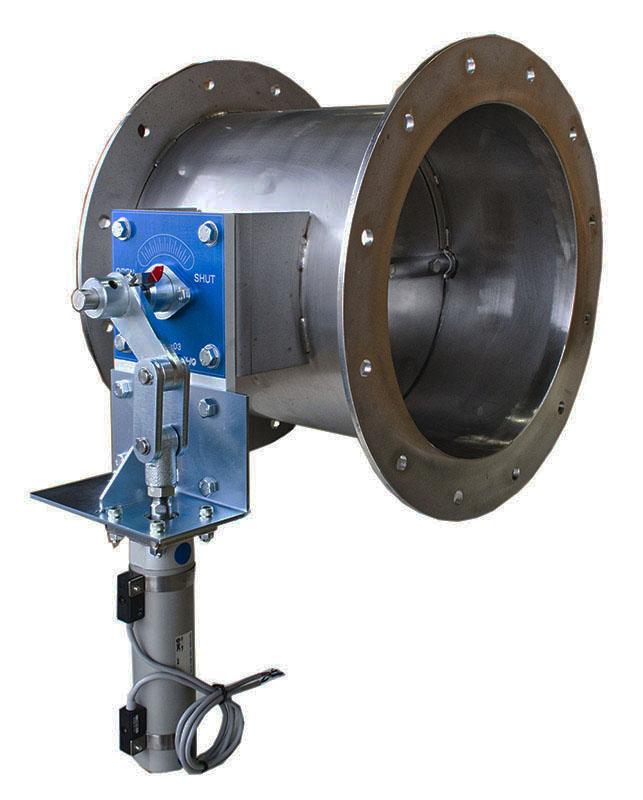

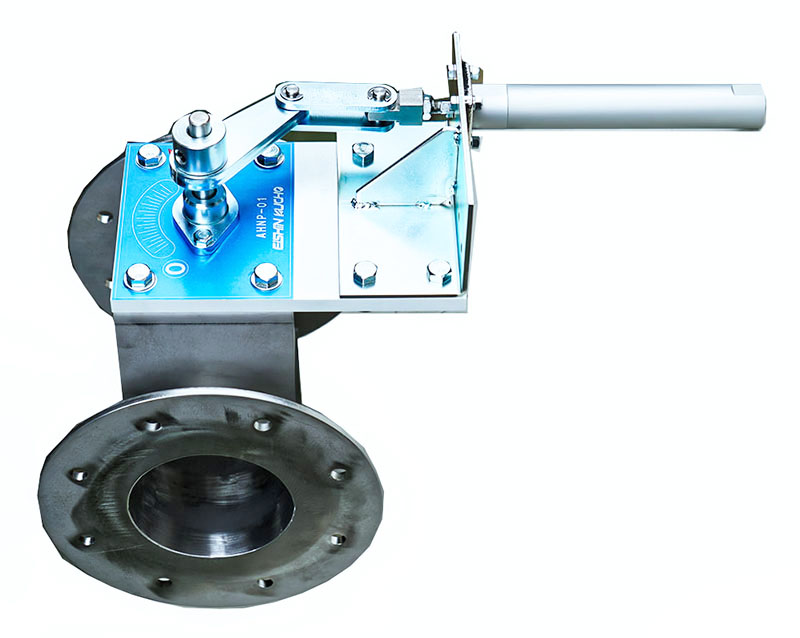

耐熱自動ダンパー　［一般産業用］ ［２００℃］　
ＥＶＤＡＦ−□□□−ＥＨＳ　［ＳＳ］　ＥＶＤＡＦ−□□□−ＥＨＵ　［ＳＵＳ］
　
　　　　　ダンパー本体は鋼板製プレス・ダンパーです。　材質：鋼板＝１．６ｔ　　仕上：錆止め＋シルバー塗装　［ＥＶＤＡＦ−□□□Ｓ］　
　　　　　接続フランジ　材質：鋼板＝６．０ｔ　仕上：錆止め＋シルバー塗装
　　　　　標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４ＭＰａ以上
　
　　　　　材　　　質：　ステンレス製　ＳＵＳ−１．５ｔ　（構造材仕様等は特型にてお受けいたします）　［ＥＶＤＡＦ−□□□Ｕ］
　　　　　屋外仕様：　シリンダー部防滴箱入り
　　　　　耐熱仕様：　次ページ参照下さい。
　　　　　全閉リーク率：　通常　１〜３％　　　［４０Ａ／５０Ａ　３〜６％］　　静圧　０．６ＫＰａ
　　　　　オプション部品：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ

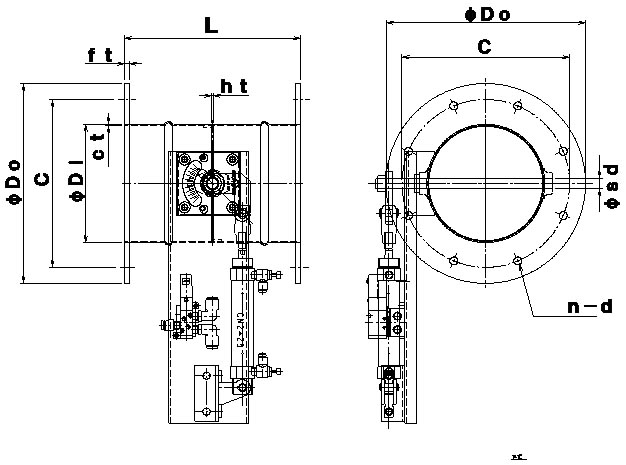

型　　式 φＤｉ φＤｏ Ｃ ｎ−ｄ Ｌ ｆｔ 標準価格ＳＳ 標準価格ＳＵＳ
ＥＶＤＡＦ-　７５Ｓ／Ｕ ７３ １２９ １０９ ４−１０ ２００ ６ ４８，４００ ７４，２９４
ＥＶＤＡＦ-１００Ｓ／Ｕ ９８ ２００ １６０ ８−１０ ２２０ ６ ５１，０６２ ８０，５８６
ＥＶＤＡＦ-１２５Ｓ／Ｕ １２３ ２２５ １８５ ８−１０ ２２０ ６ ５４，０８７ ８９，０５６
ＥＶＤＡＦ-１５０Ｓ／Ｕ １４８ ２５０ ２１０ ８−１０ ２２０ ６ ５６，６２８ ９４，１３８
ＥＶＤＡＦ-１７５Ｓ／Ｕ １７３ ２７５ ２３５ ８−１０ ２２０ ６ ５９，２９０ １０２，４８７
ＥＶＤＡＦ-２００Ｓ／Ｕ １９８ ３００ ２６０ ８−１０ ２２０ ６ ６２，３１５ １０８，０５３
ＥＶＤＡＦ-２２５Ｓ／Ｕ ２２３ ３２５ ２８５ ８−１３ ３００ ６ ７０，１８０ １１５，７９７
ＥＶＤＡＦ-２５０Ｓ／Ｕ ２４８ ３５０ ３１０ ８−１３ ３００ ６ ７６，３５１ １２８，３８１
ＥＶＤＡＦ-２７５Ｓ／Ｕ ２７３ ３７５ ３３５ １２−１３ ３００ ６ ７８，６５０ １３５，２７８
ＥＶＤＡＦ-３００Ｓ／Ｕ ２９８ ４００ ３６０ １２−１３ ３００ ６ ８９，５４０ １５４，７５９
ＥＶＤＡＦ-３５０Ｓ／Ｕ ３４８ ４５０ ４１０ １２−１３ ３５０ ６ ９８，７３６ １７７，９９１
ＥＶＤＡＦ-４００Ｓ／Ｕ ３９８ ５００ ４６０ １２−１３ ４００ ６ １１２，５３０ ２０４，００６

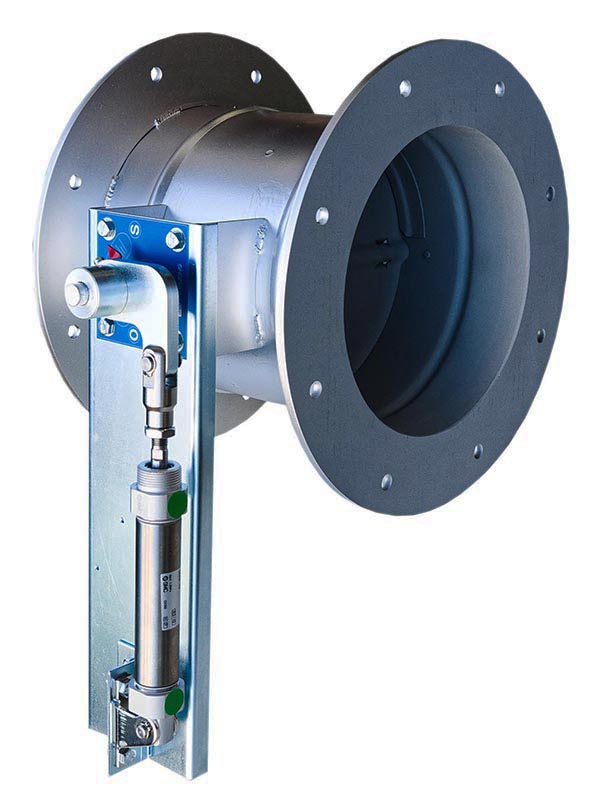

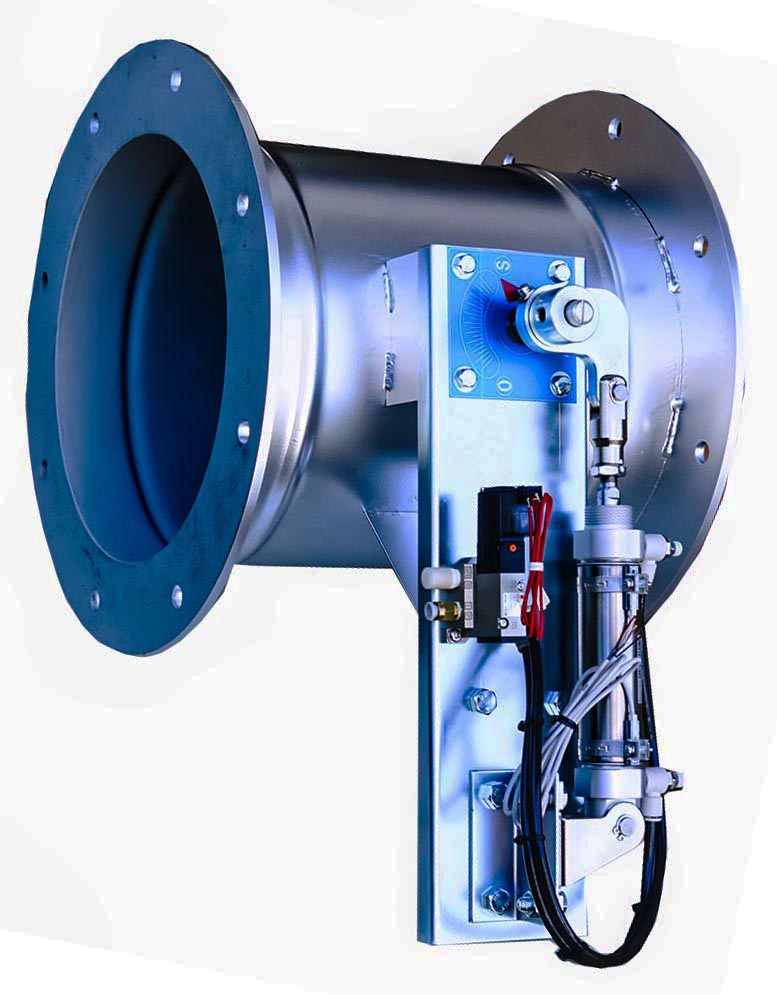

フランジ付き　自動ダンパー　［一般産業用］［耐熱　常温］
　ＥＶＤＡＦ−□□□Ｓ［ＳＳ］　ＥＶＤＡＦ−□□□Ｕ［ＳＵＳ］

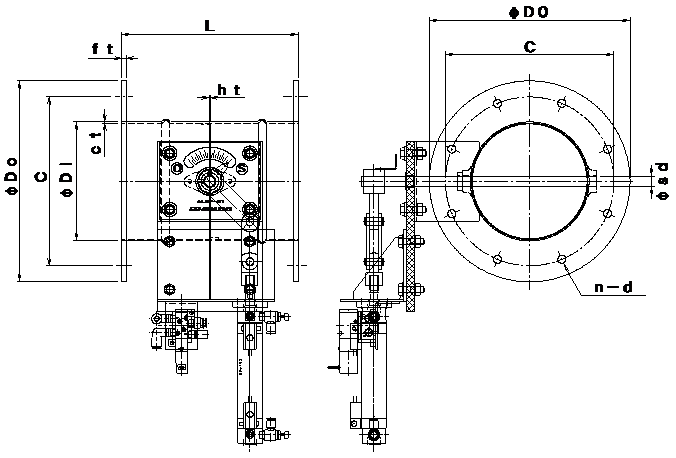

型　　式 φＤｉ φＤｏ Ｃ ｎ−ｄ Ｌ ｆｔ 標準価格［ＳＳ］ 標準価格［ＳＵＳ］
ＥＶＤＡＦ-　７５−ＥＨＳ／ＥＨＵ ７３ １２９ １０９ ４−１０ ２００ ６ ８９，５４０ １０１，６４０
ＥＶＤＡＦ-１００−ＥＨＳ／ＥＨＵ ９８ ２００ １６０ ８−１０ ２２０ ６ ９３，１７０ １０８，９００
ＥＶＤＡＦ-１２５−ＥＨＳ／ＥＨＵ １２３ ２２５ １８５ ８−１０ ２２０ ６ ９５，５９０ １１６，１６０
ＥＶＤＡＦ-１５０−ＥＨＳ／ＥＨＵ １４８ ２５０ ２１０ ８−１０ ２２０ ６ ９９，２２０ １２１，０００
ＥＶＤＡＦ-１７５−ＥＨＳ／ＥＨＵ １７３ ２７５ ２３５ ８−１０ ２２０ ６ １０４，０６０ １３０，６８０
ＥＶＤＡＦ-２００−ＥＨＳ／ＥＨＵ １９８ ３００ ２６０ ８−１０ ２２０ ６ １１１，３２０ １４０，３６０
ＥＶＤＡＦ-２２５−ＥＨＳ／ＥＨＵ ２２３ ３２５ ２８５ ８−１３ ３００ ６ １１４，９５０ １４８，８３０
ＥＶＤＡＦ-２５０−ＥＨＳ／ＥＨＵ ２４８ ３５０ ３１０ ８−１３ ３００ ６ １２４，６３０ １６３，３５０
ＥＶＤＡＦ-２７５−ＥＨＳ／ＥＨＵ ２７３ ３７５ ３３５ １２−１３ ３００ ６ １２８，２６０ １７０，６１０
ＥＶＤＡＦ-３００−ＥＨＳ／ＥＨＵ ２９８ ４００ ３６０ １２−１３ ３００ ６ １４６，４１０ １９３，６００
ＥＶＤＡＦ-３５０−ＥＨＳ／ＥＨＵ ３４８ ４５０ ４１０ １２−１３ ３５０ ６ １５８，５１０ ２１９，０１０
ＥＶＤＡＦ-４００−ＥＨＳ／ＥＨＵ ３９８ ５００ ４６０ １２−１３ ４００ ６ １７５，４５０ ２４２，０００
詳細図面 ｓｓ ｓｕｓ サイトマップ  ダウンロード
耐熱自動ダンパーの特長
総合カタログ
単品カタログ
［耐熱　常温］　　ＥＶＤＡＦ−□□□　Ｓ／Ｕ　（ＳＳ／ＳＵＳ）
［耐熱　２００℃］ ＥＶＤＡＦ−□□□　ＥHＳ／ＥＨＵ　(ＳＳ／ＳＵＳ)
［耐熱　４００℃］ ＥＶＤＡＦ−□□□　ＳＨＳ／ＳHU　(ＳＳ／ＳＵＳ)
詳細図面 ｓｓ ｓｕｓ サイトマップ  ダウンロード
総合カタログ
単品カタログ
総合カタログ
単品カタログ
詳細図面 ｓｓ ｓｕｓ サイトマップ ダウンロード
　自動ダンパー　［耐熱　常温］ ＥＶＤＡＦ−□□□Ａ　Ｓ／Ｕ
　自動ダンパー　［耐熱　４００℃］ ＥＶＤＡＦ−□□□　ＳＨＳ／ＳＨＵ
　自動ダンパー　［耐熱　２００℃］ ＥＶＤＡＦ−□□□　ＥＨＳ／ＥＨＵ
耐熱自動ダンパーの特長

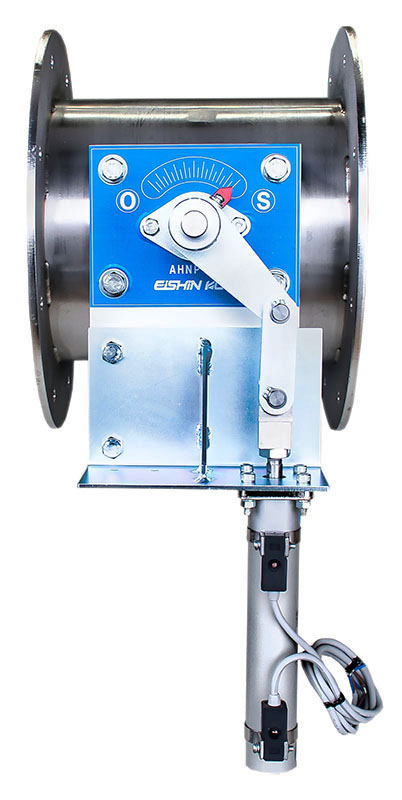

耐熱自動ダンパー　　［一般産業用］［軸受付］　４００℃
ＥＶＤＡＦ−□□□ＳＨＳ［ＳＳ］／ＥＶＤＡＦ−□□□ＳＨＵ［ＳＵＳ］
　　　　　ダンパー本体は鋼板製プレス・ダンパーです。　材質：ＳＳ＝１．６ｔ（ＥＨＳ）／ＳＵＳ＝１．５ｔ（ＥＨＵ）　
　　　　　接続フランジ　材質：ＳＳ＝６．０ｔ（ＥＨＳ）／ＳＵＳ＝６．０ｔ（ＥＨＵ）　
　　　　　　　標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４ＭＰａ以上
　　　　　　
　　　
　　　　　材　　　質　　　：　鋼板製　ＳＳ−１．６ｔ（ＥＨＳ）／ステンレス製　ＳＵＳ−１．５ｔ　（ＥＨＵ）板金
　　　　　耐熱仕様　　　：　
　　　　　全閉リーク率　：　通常　１〜３％　　［４０Ａ／５０Ａ　３〜６％］　　静圧　０．６ＫＰａ
　　　　　　　オプション部品：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ
　
　　　　　ダンパー本体　材質：ＳＵＳ−３０４　　
　　　　　接続フランジ　材質：ＳＵＳ＝６．０ｔ　仕上
　　　　　標準品はダンパー本体＋エァーシリンダー（スイッチの後付は不可）　空気圧力：０．４Ｐａ以上
　
　　　　　材　　　質　　　　：　ステンレス製　ＳＵＳ−３０４　（構造材仕様等は特型にてお受けいたします）
　　　　　
　　　　　耐熱仕様　　　　：　４００℃以下
　　　　　全閉リーク率　　：　通常　１〜３％　　[４０Ａ／５０Ａ　３〜６％]　　静圧　０．６ＫＰａ　
　　　　　オプション部品　：　電磁弁（継手、ホース配管含む）・スピードコントローラー・サイレンサー・オートスイッチ
