| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＶＤＡＫＲＦ- ７５−ＥＨＳ／ＥＨＵ | ７３ | １２９ | １０９ | ４−１０ | ２００ | ６ | １０３，８１８ | １２０，６３７ |
| ＥＶＤＡＫＲＦ-１００−ＥＨＳ／ＥＨＵ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | １０８，５３７ | １２６，８０８ |
| ＥＶＤＡＫＲＦ-１２５−ＥＨＳ／ＥＨＵ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | １１１，６８３ | １３５，３９９ |
| ＥＶＤＡＫＲＦ-１５０−ＥＨＳ／ＥＨＵ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | １１３，７４０ | １３９，３９２ |
| ＥＶＤＡＫＲＦ-１７５−ＥＨＳ／ＥＨＵ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | １１７，００７ | １４６，８９４ |
| ＥＶＤＡＫＲＦ-２００−ＥＨＳ／ＥＨＵ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | １１９，４２７ | １５２，３３９ |
| ＥＶＤＡＫＲＦ-２２５−ＥＨＳ／ＥＨＵ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | １２４，３８８ | １６１，０５１ |
| ＥＶＤＡＫＲＦ-２５０−ＥＨＳ／ＥＨＵ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | １２８，８６５ | １６９，０３７ |
| ＥＶＤＡＫＲＦ-２７５−ＥＨＳ／ＥＨＵ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | １３２，３７４ | １７５，３２９ |
| ＥＶＤＡＫＲＦ-３００−ＥＨＳ／ＥＨＵ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | １４０，３６０ | １８８，１５５ |
| ＥＶＤＡＫＲＦ-３５０−ＥＨＳ／ＥＨＵ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | １５２，７０２ | ２１１，５０８ |
| ＥＶＤＡＫＲＦ-４００−ＥＨＳ／ＥＨＵ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ | １７７，６２８ | ２３６，６７６ |
| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格［ＳＳ］ | 標準価格［ＳＵＳ］ |
| ＥＶＤＡＫＲＦ- ７５−ＳＨＳ／ＳＨＵ | ７３ | １２９ | １０９ | ４−１０ | ２００ | ６ | １８１，３７９ | ２０３，１５９ |
| ＥＶＤＡＫＲＦ-１００−ＳＨＳ／ＳＨＵ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | １８５，００９ | ２１１，０２４ |
| ＥＶＤＡＫＲＦ-１２５−ＳＨＳ／ＳＨＵ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | １９２，３９０ | ２２１，６７２ |
| ＥＶＤＡＫＲＦ-１５０−ＳＨＳ／ＳＨＵ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | １９６，８６７ | ２２８，２０６ |
| ＥＶＤＡＫＲＦ-１７５−ＳＨＳ／ＳＨＵ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | ２０４，３６９ | ２４３，６９４ |
| ＥＶＤＡＫＲＦ-２００−ＳＨＳ／ＳＨＵ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | ２１７，８００ | ２５７，２４６ |
| ＥＶＤＡＫＲＦ-２２５−ＳＨＳ／ＳＨＵ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ２２６，１４９ | ２６５，７１６ |
| ＥＶＤＡＫＲＦ-２５０−ＳＨＳ／ＳＨＵ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ２３３，７７２ | ２７８，６６３ |
| ＥＶＤＡＫＲＦ-２７５−ＳＨＳ／ＳＨＵ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ２４０，１８５ | ２８９，６７４ |
| ＥＶＤＡＫＲＦ-３００−ＳＨＳ／ＳＨＵ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ２５４，２２１ | ３０７，３４０ |
| ＥＶＤＡＫＲＦ-３５０−ＳＨＳ／ＳＨＵ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ２７３，０９７ | ３３１，７８２ |
| ＥＶＤＡＫＲＦ-４００−ＳＨＳ／ＳＨＵ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ | ３２０，０４５ | ３９０，１０４ |
|
|
 |
|
| 型 式 | φＤ１ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｆｔ | 標準価格 ＳＳ | 標準価格 ＳＵＳ |
| ＥＶＤＡＫＲＦ- ７５Ｓ／Ｕ | ７３ | １２９ | １０９ | ４−１０ | ２００ | ６ | ４９，８５２ | ８０，７０７ |
| ＥＶＤＡＫＲＦ-１００Ｓ／Ｕ | ９８ | ２００ | １６０ | ８−１２ | ２２０ | ６ | ５２，５１４ | ８８，０８８ |
| ＥＶＤＡＫＲＦ-１２５Ｓ／Ｕ | １２３ | ２２５ | １８５ | ８−１２ | ２２０ | ６ | ５５，２９７ | ９５，１０６ |
| ＥＶＤＡＫＲＦ-１５０Ｓ／Ｕ | １４８ | ２５０ | ２１０ | ８−１２ | ２２０ | ６ | ５６，６２８ | ９９，０９９ |
| ＥＶＤＡＫＲＦ-１７５Ｓ／Ｕ | １７３ | ２７５ | ２３５ | ８−１２ | ２２０ | ６ | ５９，０４８ | １０７，０８５ |
| ＥＶＤＡＫＲＦ-２００Ｓ／Ｕ | １９８ | ３００ | ２６０ | ８−１２ | ２２０ | ６ | ６２，０７３ | １１２，６５１ |
| ＥＶＤＡＫＲＦ-２２５Ｓ／Ｕ | ２２３ | ３２５ | ２８５ | ８−１３ | ３００ | ６ | ６９，５７５ | １２４，２６７ |
| ＥＶＤＡＫＲＦ-２５０Ｓ／Ｕ | ２４８ | ３５０ | ３１０ | ８−１３ | ３００ | ６ | ７２，２３７ | １３３，２２１ |
| ＥＶＤＡＫＲＦ-２７５Ｓ／Ｕ | ２７３ | ３７５ | ３３５ | １２−１３ | ３００ | ６ | ７４，６５７ | １３９，９９７ |
| ＥＶＤＡＫＲＦ-３００Ｓ／Ｕ | ２９８ | ４００ | ３６０ | １２−１３ | ３００ | ６ | ７９，４９７ | １５０，６４５ |
| ＥＶＤＡＫＲＦ-３５０Ｓ／Ｕ | ３４８ | ４５０ | ４１０ | １２−１３ | ３５０ | ６ | ８８，６９３ | １７３，９９８ |
| ＥＶＤＡＫＲＦ-４００Ｓ／Ｕ | ３９８ | ５００ | ４６０ | １２−１３ | ４００ | ６ | １０１，８８２ | ２００，７３９ |

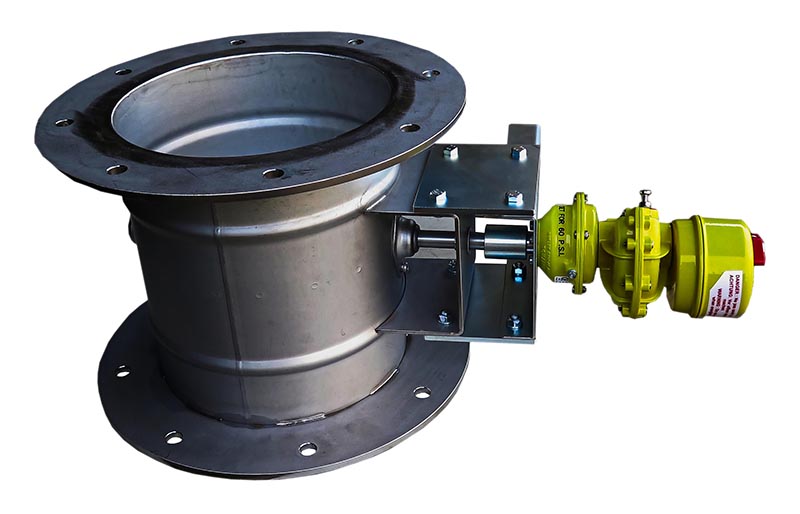

| 自動ダンパー ［耐熱 ２００℃］ | ＥＶＤＡＫＲＦ−□□□ ＥＨＳ／ＥＨＵ |
 |

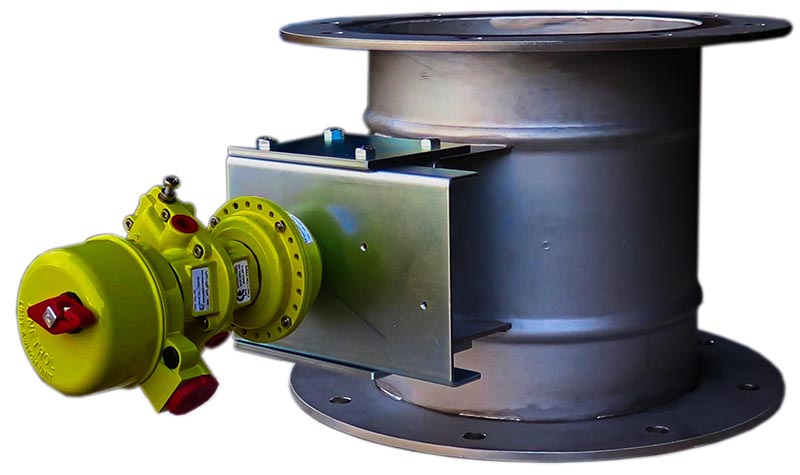

| 自動ダンパー ［耐熱 ４００℃］ | ＥＶＤＡＫＲＦ−□□□ ＳＨＳ／ＳＨＵ |
 |
 |
| ダンパー本体 | 鋼板製プレスダンパー 材質：ＳＳ ／ ＳＵＳ−３０４ |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸 受 | セラミックス |
| 駆動装置 | 空気圧式 ロータリーアクチュエータ式 ＫＩＮＥＴＲＯＬ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部は長寿命・長期メンテナンスフリー ２００〜４００万回操作保証、コンパクト設計 | |
| 特 徴 | コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。 |
| 耐熱仕様 | 耐熱温度 ４００℃・清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ （メタルタッチ） バックシート付・シャフトシール（グランドパッキン付き）も製作可能です。 |
| 駆動補助部品 | オプション 電磁弁付は・スピコン・継手・エアーホース配管済 |
| オプション | 開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン（防火ﾀﾞﾝﾊﾟｰ等ｽﾌﾟﾘﾝｸﾞによる緊急遮断） |
| ダンパー本体 | 鋼板製プレスダンパー 材質：ＳＳ ／ ＳＵＳ−３０４ |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受キャプ | ＳＰＣ １．０ｔ ／ ＳＵＳ−３０４ １．０ｔ |
| 駆動装置 | 空気圧式 ロータリーアクチュエータ式 ＫＩＮＥＴＲＯＬ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部は長寿命・長期メンテナンスフリー ２００〜４００万回操作保証、コンパクト設計 | |
| 特 徴 | コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。 |
| 耐熱仕様 | 耐熱温度 ２００℃・清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ （メタルタッチ） バックシート付・シャフトシール（グランドパッキン付き）も製作可能です。 |
| 駆動補助部品 | オプション 電磁弁付は・スピコン・継手・エアーホース配管済 |
| オプション | 開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン（防火ﾀﾞﾝﾊﾟｰ等ｽﾌﾟﾘﾝｸﾞによる緊急遮断） |
| ダンパー本体 | 鋼板製プレスダンパー 材質：ＳＳ ／ ＳＵＳ−３０４ |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受キャプ | ＳＰＣ １．０ｔ ／ ＳＵＳ−３０４ １．０ｔ |
| 駆動装置 | 空気圧式 ロータリーアクチュエータ式 ＫＩＮＥＴＲＯＬ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部は長寿命・長期メンテナンスフリー ２００〜４００万回操作保証、コンパクト設計 | |
| 特 徴 | コンパクトサイズのロータリーアクチュエータを使用した防水性等耐環境性に優れた駆動装置を有した製品です。 |
| 耐熱仕様 | 耐熱温度 常温・清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ （メタルタッチ） バックシート付・シャフトシール（グランドパッキン付き）も製作可能です。 |
| 駆動補助部品 | オプション 電磁弁付は・スピコン・継手・エアーホース配管済 |
| オプション | 開閉信号（リミットスイッチ）・ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン（防火ﾀﾞﾝﾊﾟｰ等ｽﾌﾟﾘﾝｸﾞによる緊急遮断） |
 |
 |

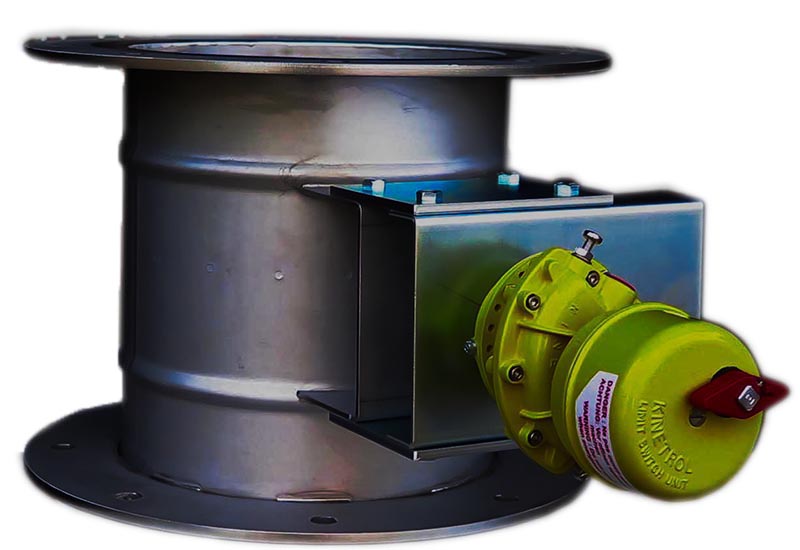

| 自動ダンパー ［耐熱 常温］ | ＥＶＤＡＫＲＦ−□□□Ａ Ｓ／Ｕ |
