 電動モーター・ダンパーの特長 |
|
 ダンパー本体 材質： 接ガス部 ＳＵＳ－３１０Ｓ |
|
 接続フランジ 材質： ＳＵＳ－３０４ |
|
 電動モーター／ ロータリーアクチェーター式 |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： ９００℃ |
|
 全閉リーク率 ： 通常 １～５％ |
|
| オプション ： 比例式、開閉信号、開度信号、強制開閉信号 （屋外用防滴箱） |
|
耐熱モーターダンパー ［耐熱温度 ９００℃］
［高分解能ステッピングモーター式］
ＥＵＤＰＭＥＦ－□□□Ａ ＵＨＵ ［ＳＵＳ］

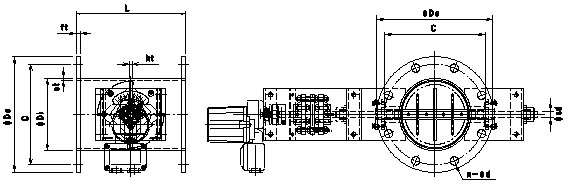

| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
ｃｔ |
ｈｔ |
φｓｄ |
| ＥＵＤＰＭＥＦ-８０Ａ－ＵＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２２０ |
１０ |
３．０ |
４．０ |
１５ |
| ＥＵＤＰＭＥＦ-１００Ａ－ＵＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
１０ |
４．０ |
５．０ |
２０ |
| ＥＵＤＰＭＥＦ-１２５Ａ－ＵＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
１０ |
４．０ |
５．０ |
２０ |
| ＥＵＤＰＭＥＦ-１５０Ａ－ＵＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
１０ |
４．０ |
６．０ |
２０ |
| ＥＵＤＰＭＥＦ-１７５Ａ－ＵＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
１０ |
５．０ |
６．０ |
２０ |
| ＥＵＤＰＭＥＦ-２００Ａ－ＵＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
１０ |
５．０ |
６．０ |
２５ |
| ＥＵＤＰＭＥＦ-２２５Ａ－ＵＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
１０ |
５．０ |
８．０ |
２５ |
| ＥＵＤＰＭＥＦ-２５０Ａ－ＵＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
１０ |
５．０ |
８．０ |
２５ |
| ＥＵＤＰＭＥＦ-３００Ａ－ＵＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
６．０ |
８．０ |
２５ |
| ＥＵＤＰＭＥＦ-３５０Ａ－ＵＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
６．０ |
８．０ |
２５ |
| ＥＵＤＰＭＥＦ-４００Ａ－ＵＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１６ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＥＦ-４５０Ａ－ＵＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１６ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＥＦ-５００Ａ－ＵＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
２０ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＥＦ-５５０Ａ－ＵＨＵ |
５５８．８ |
７２０ |
６６５ |
２０－２７ |
５５０ |
２０ |
６．０ |
１０．０ |
３０ |
| ＥＵＤＰＭＥＦ-６００Ａ－ＵＨＵ |
６０９．６ |
７７０ |
７１５ |
２０－２７ |
６００ |
２０ |
６．０ |
１０．０ |
３５ |
