炉内組み立て風景
乾燥炉内
乾燥炉・遠赤外線ヒーター
乾燥炉・遠赤外線ヒーター

 特長: 熱風循環式(ガスバーナー)トンネル乾燥炉

 用途: 樹脂塗装品の焼き付け乾燥
熱風循環式山形乾燥炉
乾燥炉・遠赤外線ヒーター
乾燥炉・遠赤外線ヒーター
 仕   様
 炉形式  熱風循環式山形乾燥炉
 温   度  常温〜120℃
 炉内寸法  1.400w x 20,000l x 3,200h
 出入口形式  山形
 熱  源  ガスバーナー 200,000Kcal/hr
 温度制御方式  デジタル電子温度調節計・比例式
 循環ファン  1000 M3/min   11kw
 標準仕様  高温遮断器、給気フィルター
 オプション  運転管理表示灯・温度記録計

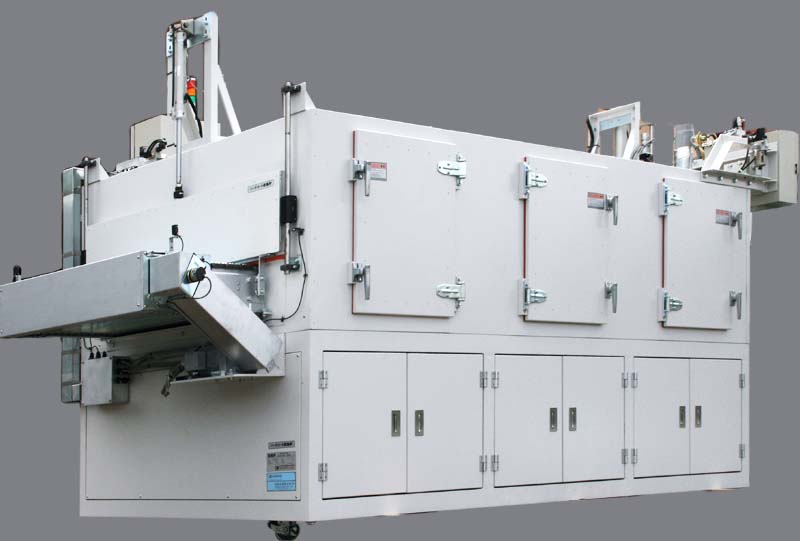

 コンベアー式乾燥炉・投入側
耐熱ダンパー

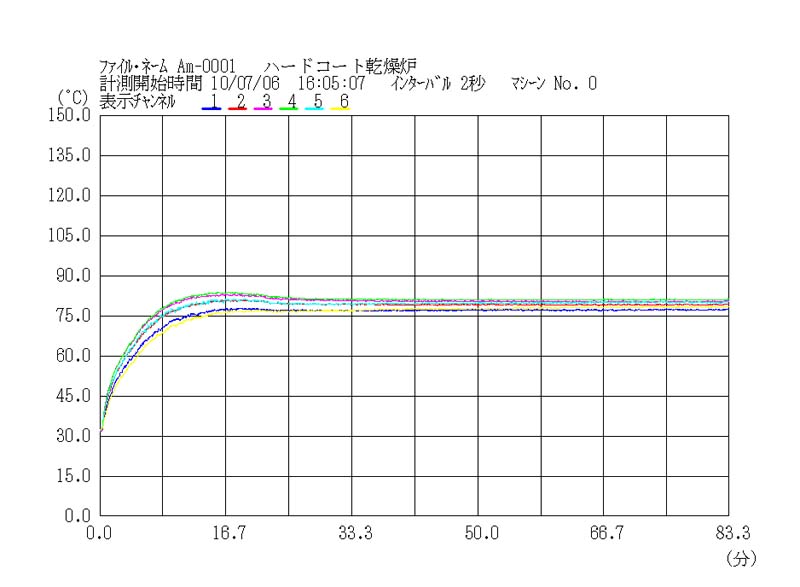

 コンベアー式乾燥炉・プロファイル

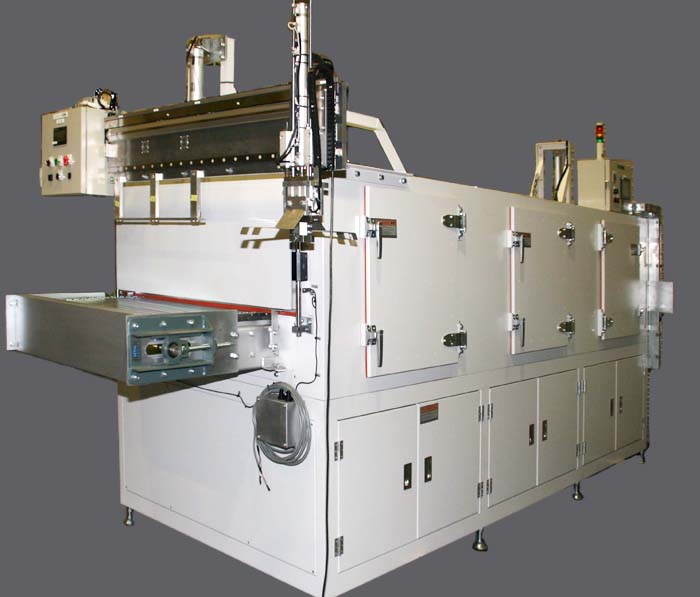

乾燥炉投入側
 特長: 均一な温度分布の高性能の乾燥炉です。
       コンベアー搬送方式
       タイマーにより自動運転が可能です。
      自動取出移載装置により次工程に自動載替が
      可能です。

 用途: 樹脂塗装品の焼き付け乾燥
       アクリル樹脂のアニーリング

     各種加熱・乾燥
 コンベアー式乾燥炉・全体図
 仕   様
 炉形式  熱風循環式
 温   度  常温〜120℃ ±1.0℃
 炉内寸法  1,140w x 3,250L x 640h
 外径寸法  1,300w x 3,400L x 1,600h
 出入口形式  自動ドアー式
 熱  源  熱風発生機/電気ヒーター 10kw
 温度制御方式  デジタル電子温度調節計・時間比例式
 循環ファン  20mm/min 0.75kw
 標準仕様  デジタル温度調節計・高温遮断器
 オプション  温度記録計・運転管理表示灯

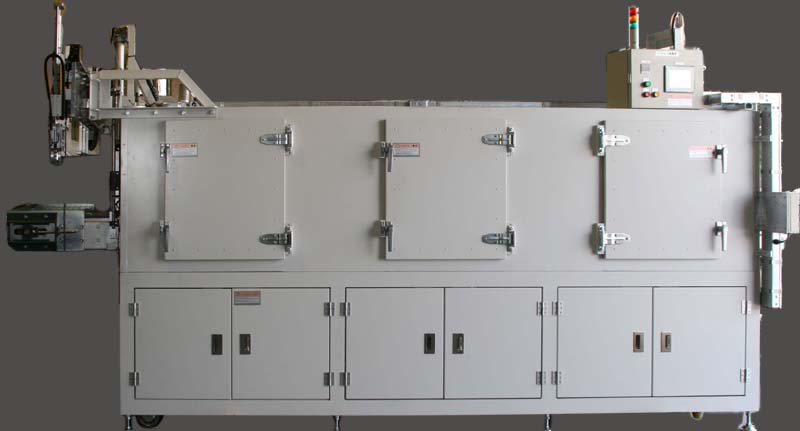

 コンベアー式乾燥炉・取出側
コンベアー式乾燥炉 [電気ヒーター]
 [EVO−3100]

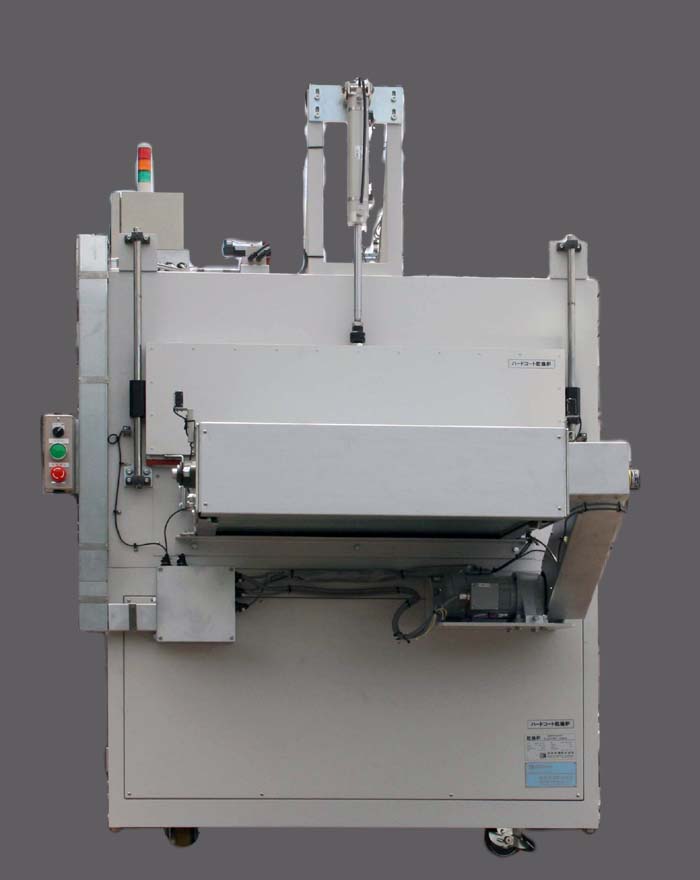

 コンベアー式乾燥炉・正面
