ダンパー本体は鋼板製ダンパーです。 材質:鋼板=2.3t  仕上:錆止め+シルバー塗装
     接続フランジ 材質:鋼板=6.0t 仕上:錆止め+シルバー塗装
      電源と入力信号 4〜20mmA(1〜5V)を入れるだけで簡単に全閉から全開まで比例制御ができます。
      高価なコントロールを使用することなくシーケンサー等から制御ができます。

     材   質: ステンレス製 SUS−2.0t (構造材仕様等は特型にてお受けいたします)
     耐熱仕様 :400℃ 本体は保温をして下さい(駆動部は高温にならないよう取付けて下さい)
     全閉リーク率: 通常 1〜3%   静圧 0.6KPa

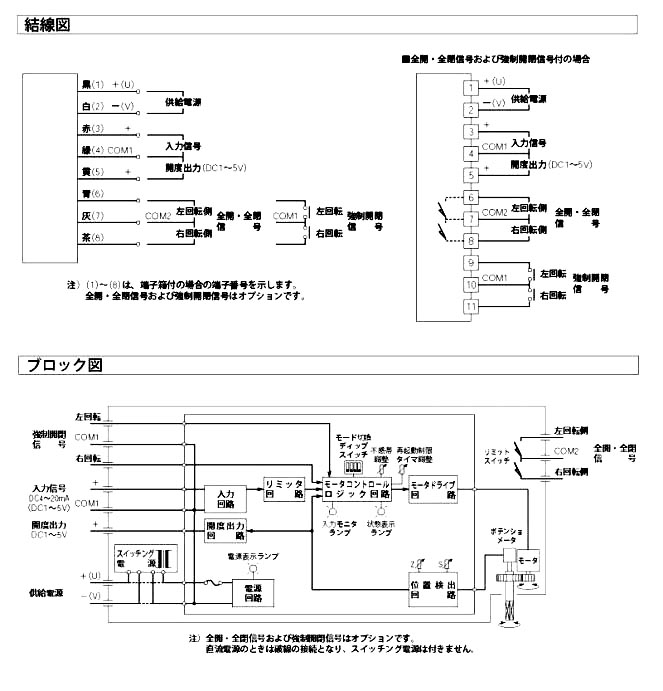

    Device Net 対応可・CC−Link 対応可  電子モーター仕様書
自動ダンパー モーターダンパー

     ダンパー本体は鋼板製プレスダンパーです。 材質:鋼板=1.6t  仕上:錆止め+シルバー塗装
     接続フランジ 材質:鋼板=6.0t 仕上:錆止め+シルバー塗装
      電源と入力信号 4〜20mmA(1〜5V)を入れるだけで簡単に全閉から全開まで比例制御ができます。
      高価なコントロールを使用することなくシーケンサー等から制御ができます。

     材   質: ステンレス製 SUS−1.5t (構造材仕様等は特型にてお受けいたします)20
     耐熱仕様: ご指定温度により耐熱用も受注いたします。
     全閉リーク率: 通常 1〜3%  静圧 0.6KPa
    Device Net 対応可・CC−Link 対応可  電子モーター仕様書

     ダンパー本体は鋼板製プレスダンパーです。 材質:鋼板=1.6t  仕上:錆止め+シルバー塗装
     接続フランジ 材質:鋼板=6.0t 仕上:錆止め+シルバー塗装
      電源と入力信号 4〜20mmA(1〜5V)を入れるだけで簡単に全閉から全開まで比例制御ができます。
      高価なコントロールを使用することなくシーケンサー等から制御ができます。

     材   質: ステンレス製 SUS−1.5t (構造材仕様等は特型にてお受けいたします)
     耐熱仕様 :200℃ 本体は保温をして下さい(駆動部は高温にならないよう取付けて下さい)
     全閉リーク率: 通常 1〜3%   静圧 0.6KPa
    Device Net 対応可・CC−Link 対応可  電子モーター仕様書
自動ダンパー モーターダンパー

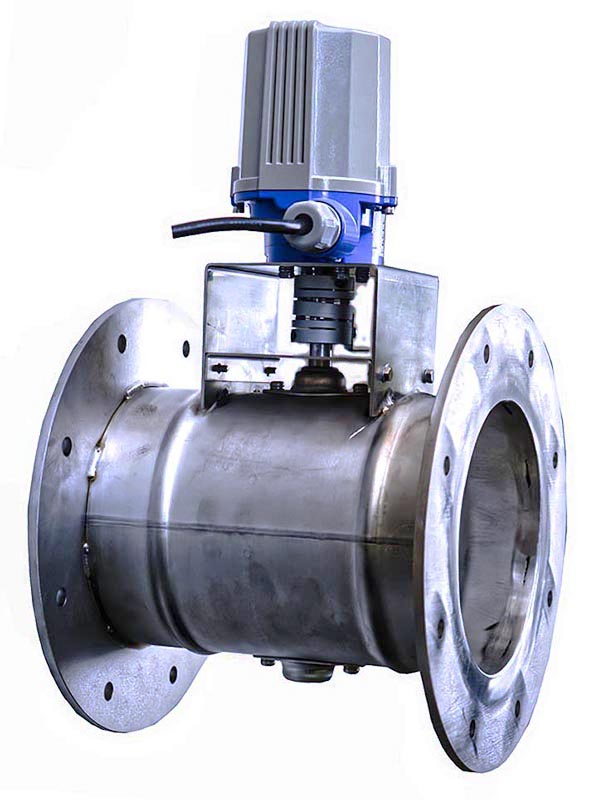

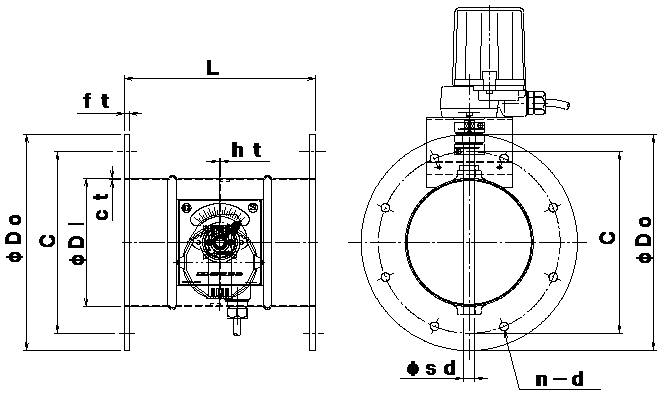

電子モータ・ダンパー [耐熱 常温] オープンネットワーク対応可
EVDEF−□□□S[SS] EVDEF−□□□U[SUS
耐熱ダンパー

型  式 φDi φDo n−d ft 標準価格SS 標準価格SUS
EVDEF- 75 SHS/SHU 73 129 109 4−10 200 289,656 302,184
EVDEF-100 SHS/SHU 98 200 160 8−10 220 295,380 312,012
EVDEF-125 SHS/SHU 123 225 185 8−10 220 297,324 316,548
EVDEF-150 SHS/SHU 148 250 210 8−10 220 299,700 321,300
EVDEF-175 SHS/SHU 173 275 235 8−10 220 312,876 341,388
EVDEF-200 SHS/SHU 198 300 260 8−10 220 316,656 351,756
EVDEF-225 SHS/SHU 223 325 285 8−13 300 321,084 358,992
EVDEF-250 SHS/SHU 248 350 310 8−13 300 331,992 374,328
EVDEF-275 SHS/SHU 273 375 335 12−13 300 336,852 381,888
EVDEF-300 SHS/SHU 298 400 360 12−13 300 345,924 394,416
EVDEF-350 SHS/SHU 348 450 410 12−13 350 392,148 450,684
EVDEF-400 SHS/SHU 398 500 460 12−13 400 421,416 492,480
耐熱ダンパー
自動ダンパー モーターダンパー
型  式 φDi φDo n−d ft 標準価格SS 標準価格SUS
EVDEF- 75EHS/EHU 73 129 109 4−10 200 204,444 225,936
EVDEF-100EHS/EHU 98 200 160 8−10 220 206,820 232,524
EVDEF-125EHS/EHU 123 225 185 8−10 220 209,304 238,788
EVDEF-150EHS/EHU 148 250 210 8−10 220 210,492 242,352
EVDEF-175EHS/EHU 173 275 235 8−10 220 212,652 249,480
EVDEF-200EHS/EHU 198 300 260 8−10 220 215,352 254,448
EVDEF-225EHS/EHU 223 325 285 8−13 300 222,048 264,816
EVDEF-250EHS/EHU 248 350 310 8−13 300 225,828 274,212
EVDEF-275EHS/EHU 273 375 335 12−13 300 227,988 280,260
EVDEF-300EHS/EHU 298 400 360 12−13 300 232,308 289,764
EVDEF-350EHS/EHU 348 450 410 12−13 350 269,352 339,444
EVDEF-400EHS/EHU 398 500 460 12−13 400 280,260 359,856
型  式 φDi φDo n−d ft 標準価格SS 標準価格SUS
EVDEF- 75S/U 73 129 109 4−10 200 152,280 187,920
EVDEF-100S/U 98 200 160 8−10 220 155,736 194,508
EVDEF-125S/U 123 225 185 8−10 220 157,356 200,772
EVDEF-150S/U 148 250 210 8−10 220 158,544 204,336
EVDEF-175S/U 173 275 235 8−10 220 160,596 211,464
EVDEF-200S/U 198 300 260 8−10 220 163,512 216,432
EVDEF-225S/U 223 325 285 8−13 300 169,884 226,800
EVDEF-250S/U 248 350 310 8−13 300 172,152 234,792
EVDEF-275S/U 273 375 335 12−13 300 176,148 240,840
EVDEF-300S/U 298 400 360 12−13 300 179,064 250,344
EVDEF-350S/U 348 450 410 12−13 360 230,148 298,944
EVDEF-400S/U 398 500 460 12−13 400 236,304 322,920

詳細図面 ss sus ダウンロード サイトマップ
[耐熱 常温]      EVDEF−□□□ S/U (SS/SUS)
[耐熱 200℃]    EVDEF−□□□ EHS/EHU (SS/SUS)
[耐熱 400℃]    EVDEF−□□□ SHS/SHU (SS/SUS)

詳細図面 ss sus ダウンロード サイトマップ
詳細図面 ss sus ダウンロード サイトマップ
総合カタログ
単品カタログ
総合カタログ
単品カタログ
総合カタログ
単品カタログ

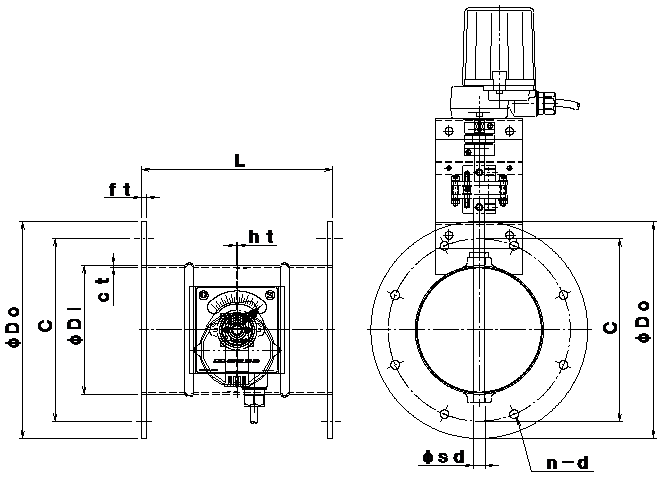

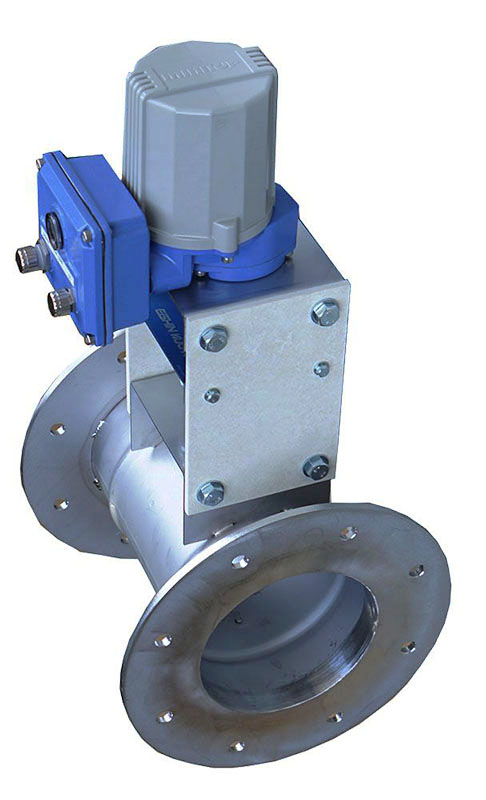

電子モータ・ダンパー[耐熱 200℃][軸受無] オープンネットワーク対応可
 EVDEF−□□□EHS[SS] EVDEF−□□□EHU[SUS]

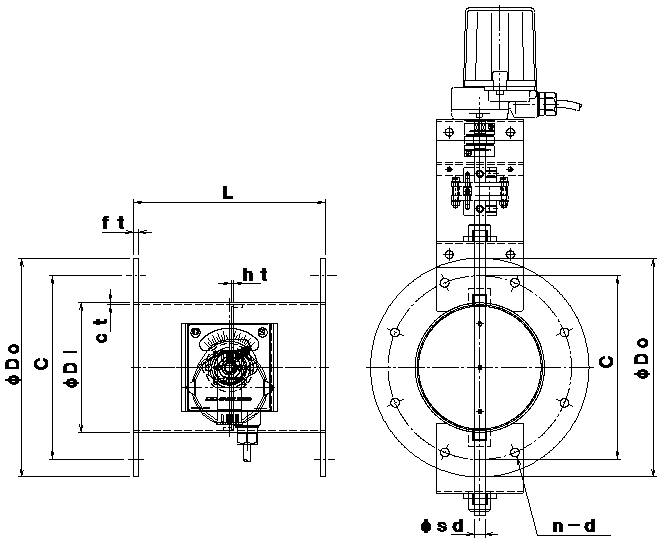

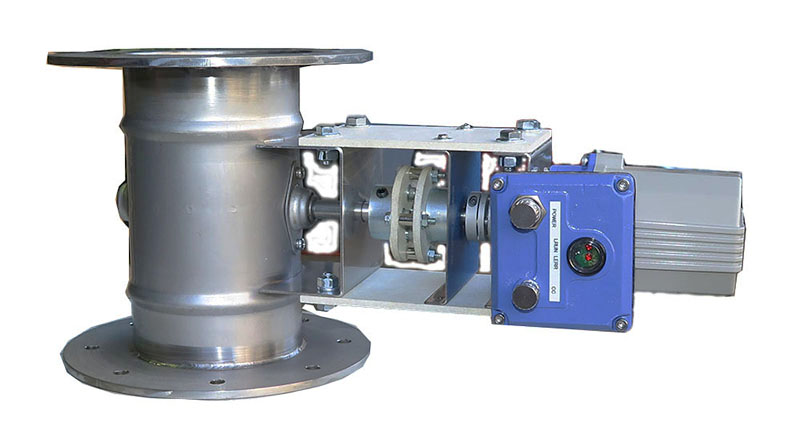

電子モータ・ダンパー [耐熱 400℃][軸受付] オープンネットワーク対応可
EVDEF−□□□SHS[SS] EVDEF−□□□SHU[SUS]
耐熱ダンパー
 電子モーター・ダンパー [耐熱 常温] EVDEF−□□□ S/U
 電子モーター・ダンパー [耐熱 200℃] EVDEF−□□□ EHS/EHU
 電子モーター・ダンパー [耐熱 400℃] EVDEF−□□□ SHS/SHU
