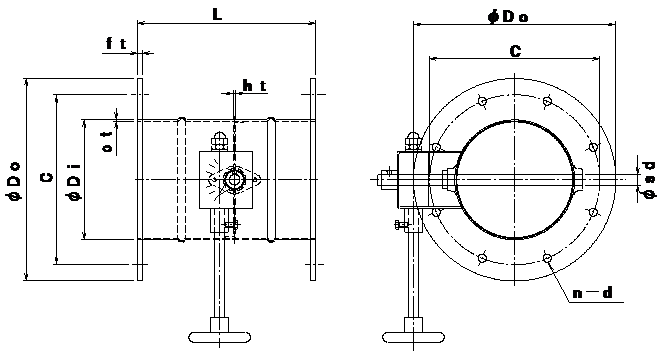

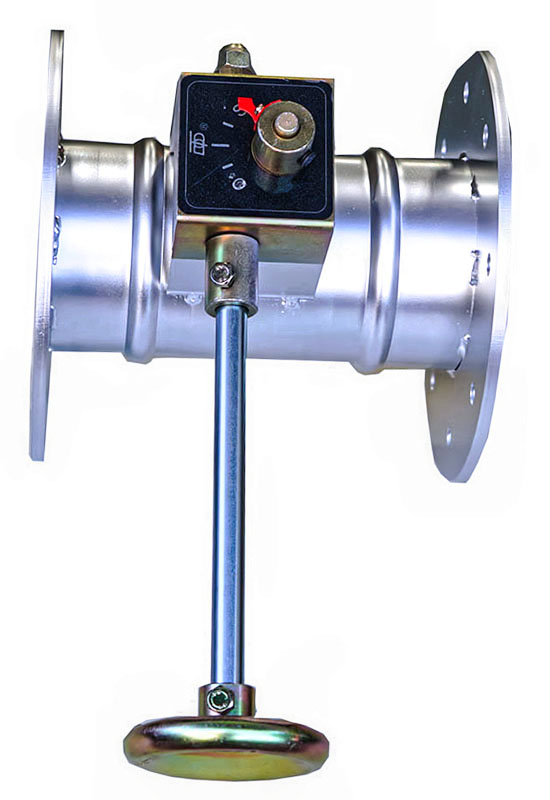

フランジ付き手動ダンパー [SS/SUS] [ウォームギャー・ハンドル式]
EVDWF−□□□S[SS] EVDWF−□□□U[SUS]

形    式 φDi φDo n−d ft 標準価格 SS 標準価格 SUS
EVDWPF- 40A S/U 48.6 120 95 4−10 180 4.5 17,172 35,748
EVDWPF- 50A S/U 60.5 130 105 4−10 180 4.5 17,712 36,936
EVDWF- 75 S/U 73 129 109 4−10 200 17,712 37,908
EVDWF-100 S/U 98 200 160 8−10 220 19,440 43,524
EVDWF-125 S/U 123 225 185 8−10 220 21,708 50,004
EVDWF-150 S/U 148 250 210 8−10 220 23,004 53,784
EVDWF-175 S/U 173 275 235 8−10 220 24,516 59,724
EVDWF-200 S/U 198 300 260 8−10 220 27,216 64,476
EVDWF-225 S/U 223 325 285 8−13 300 30,564 72,252
EVDWF-250 S/U 248 350 310 8−13 300 31,968 78,840
EVDWF-275 S/U 273 375 335 12−13 300 33,912 85,536
EVDWF-300 S/U 298 400 360 12−13 300 38,448 94,500
EVDWF-350 S/U 348 450 410 12−13 350 43,848 109,080
EVDWF-400 S/U 398 500 460 12−13 400 49,356 123,336
自動ダンパー

 自動ダンパー
     ダンパー本体は鋼板製プレスダンパーです。 材質:鋼板=1.6t  仕上:錆止め+シルバー塗装
     接続フランジ 材質:鋼板=6.0t 仕上:錆止め+シルバー塗装

     材   質: ステンレス製 SUS−1.5t (構造材仕様等は特型にてお受けいたします)
     耐熱仕様: ご指定温度により耐熱用も受注いたします。
     全閉リーク率: 通常 1〜3%
       *フランジ寸法等規格外も承ります。
