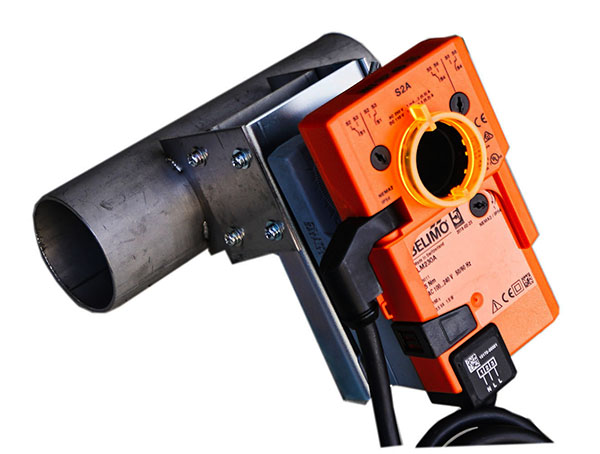

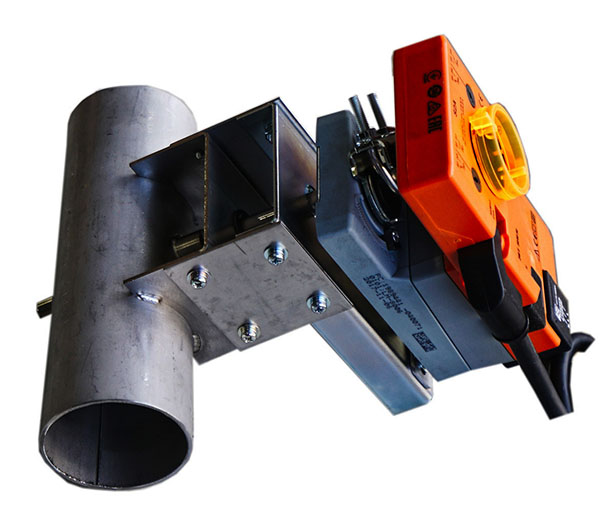

| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 取付フランジ無しタイプです。 |

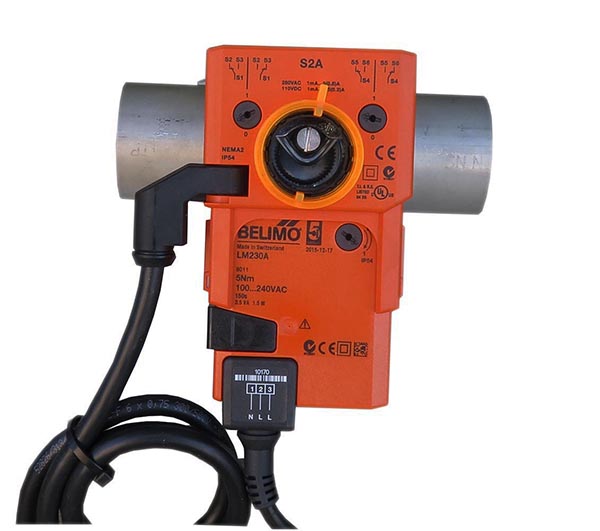

| 駆動装置 | 電動式 ロータリーアクチェーター式 ＬＭＵ２４−Ｓ ＢＥＬＩＭＯ ＡＣ／ＤＣ−２４Ｖ １．０Ｗ ５．０Ｎｍ |
| ＯＮ−ＯＦＦ制御 ３位置・比例制御（ＤＣ２〜１０Ｖ） | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 ３〜５％ 小口径の為羽根当てが取付けられませんので内部漏洩が多くなっております。 密閉型については別機種を選定下さい。 |
| オプション | 開閉信号（リミットスイッチ）ポテンショメーター・デジタル開度表示器・スプリングリターン・電源電圧 ＡＣ−１００〜２４０Ｖ |
|
| ステンレス製 | ＳＵＳ |
 |
 |
| 鉄 製 | ＳＳ |

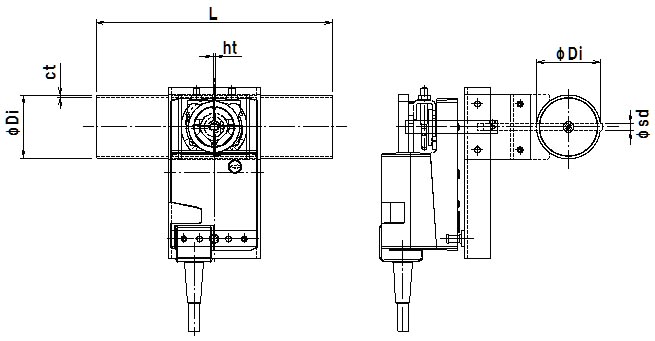

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェータ | 標準価格 |
| ＥＶＤＮＭＢ-０３２Ｕ | ３２ | ３１．８ | ８０ | ６０ | ４−１０ | １８０ | １．５ | １．５ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ-０３８Ｕ | ３８ | ３８．１ | ９０ | ６６ | ４−１０ | １８０ | １．５ | １．５ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ−４０ＡＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ−５０ＡＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ−６５ＡＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．５ | ６．０ | ６ | ＮＭＵ２４−Ｓ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェータ | 標準価格 |
| ＥＶＤＮＭＢ-０３２Ｓ | ３２ | ３１．８ | ８０ | ６０ | ４−１０ | １８０ | １．５ | １．６ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ-０３８Ｓ | ３８ | ３８．１ | ９０ | ６６ | ４−１０ | １８０ | １．５ | １．６ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ−４０ＡＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．６ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ−５０ＡＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．６ | ４．０ | ６ | ＮＭＵ２４−Ｓ | ||
| ＥＶＤＮＭＢ−６５ＡＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．６ | ６．０ | ６ | ＮＭＵ２４−Ｓ |
