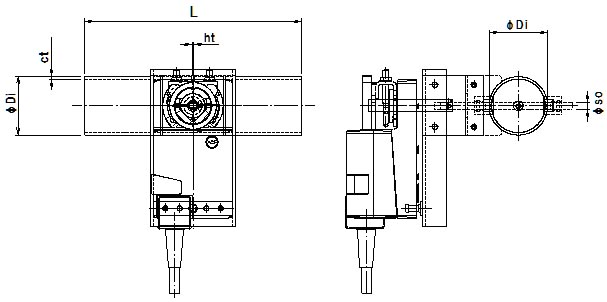

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＶＱＮＭＢ-０３２Ｕ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．５ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ-０３８Ｕ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．５ １．５ ４．０ ６

Ｂ１５０６−Ｕ

 ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ−４０ＡＵ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ−５０ＡＵ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ−６５ＡＵ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．５ ６．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＶＱＮＭＢ-０３２Ｓ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．６ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ-０３８Ｓ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．６ １．６ ４．５ ６

Ｂ１５０６−Ｓ

 ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ−４０ＡＳ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ−５０ＡＳ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢ−６５ＡＳ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．６ ６．０ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  取付フランジ無しタイプです。
　軸受シール付  シャフトに　Ｏリングとドライブッシュにより外部への漏洩を無くしております。

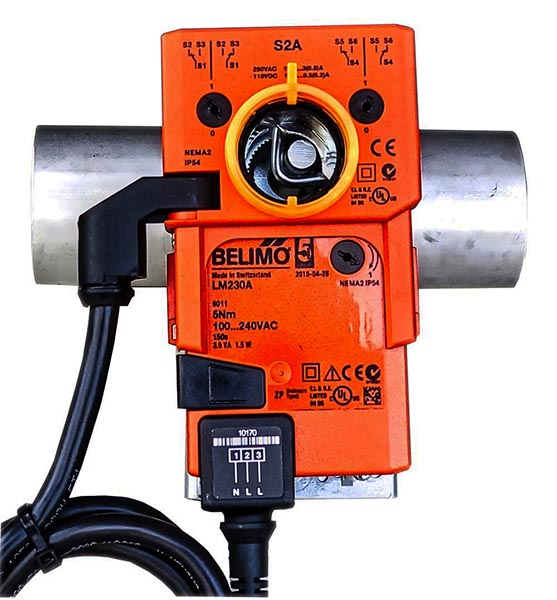

 駆動装置 　電動式　ロータリーアクチェーター式　ＬＭＵ２４−Ｓ　ＢＥＬＩＭＯ　ＡＣ／ＤＣ−２４Ｖ　１．０Ｗ　５．０Ｎｍ
   ＯＮ−ＯＦＦ制御　３位置・比例制御（ＤＣ２〜１０Ｖ）
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。
　全閉リーク率 　通常　１〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
　オプション  開閉信号（リミットスイッチ）ポテンショメーター・デジタル開度表示器・スプリングリターン・電源電圧　ＡＣ−１００〜２４０Ｖ

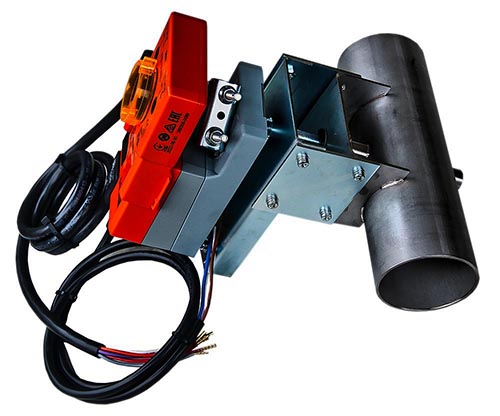

小径モーター・ダンパー　　［ダクトホース用］［フランジ無］［軸受付］
［電動式　ロータリーアクチェーター］
　ＥＶＱＮＭＢ−□□□Ｓ［ＳＳ］／ＥＶＱＮＭＢ−□□□Ｕ［ＳＵＳ］
