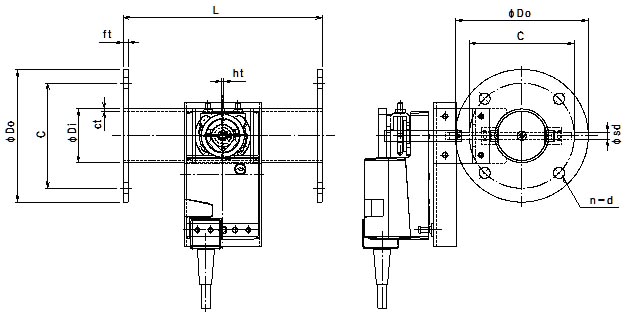

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 電動モーター 標準価格
ＥＶＱＮＭＢＦ-０３２Ｓ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．６ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ-０３８Ｓ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．６ １．６ ４．５ ６

Ｂ１５０６−Ｓ

 ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ−４０ＡＳ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ−５０ＡＳ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．６ ４．５ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ−６５ＡＳ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．６ ６．０ ６ Ｂ１５０６−Ｓ ＮＭＵ２４−Ｓ
小径モーター・ダンパー　　［ダクトホース用］［両フランジ付］［軸受付］
［電動式　ロータリーアクチェーター］
　ＥＶＱＮＭＢＦ−□□□Ｓ［ＳＳ］／ＥＶＱＮＭＢＦ−□□□Ｕ［ＳＵＳ］
耐熱ダンパー
 空圧式電磁弁付 空圧式電磁弁無  手動・ダンパー  駆動部カタログ 単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード サイトマップ
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表
        総合カタログ
ダクトホース用ダンパー仕様
型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 電動モーター 標準価格
ＥＶＱＮＭＢＦ-０３２Ｕ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．５ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ-０３８Ｕ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．５ １．５ ４．０ ６

Ｂ１５０６−Ｕ

 ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ−４０ＡＵ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ−５０ＡＵ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．５ ４．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
ＥＶＱＮＭＢＦ−６５ＡＵ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．５ ６．０ ６ Ｂ１５０６−Ｕ ＮＭＵ２４−Ｓ
 ステンレス製  ＳＵＳ

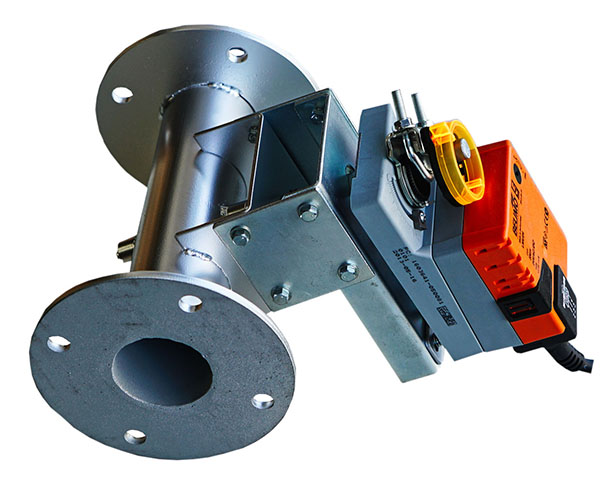

ダクトホースダンパー ダクトホースダンパー
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
　軸受シール付  シャフトに　Ｏリングとドライブッシュにより外部への漏洩を無くしております。
 駆動装置 　電動式　ロータリーアクチェーター式　ＬＭＵ２４−Ｓ　ＢＥＬＩＭＯ　ＡＣ／ＤＣ−２４Ｖ　１．０Ｗ　５．０Ｎｍ
   ＯＮ−ＯＦＦ制御　３位置・比例制御（ＤＣ２〜１０Ｖ）
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。
　全閉リーク率 　通常　１〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
　オプション  開閉信号（リミットスイッチ）ポテンショメーター・デジタル開度表示器・スプリングリターン・電源電圧　ＡＣ−１００〜２４０Ｖ
 鉄　　製  ＳＳ
