ダクトホースダンパー ダクトホースダンパー

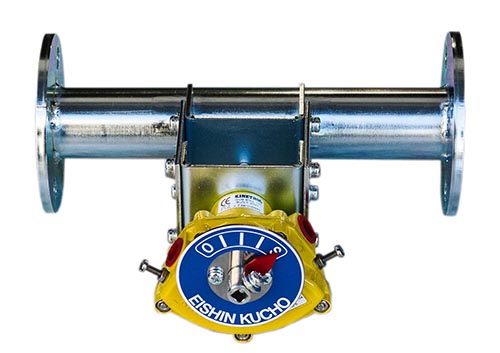

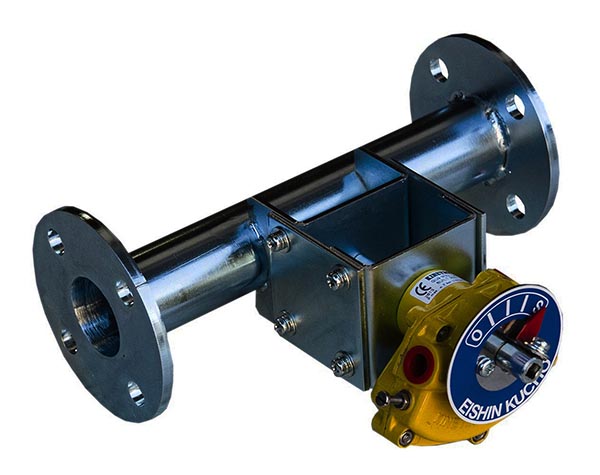

小径エァー駆動ダンパー　　［ダクトホース用］［両フランジ付］［軸受無］［電磁弁無］
［空気圧式　ロータリーアクチェーター］
　ＥＶＤＮＡＦ−□□□Ｓ［ＳＳ］／ＥＶＤＮＡＦ−□□□Ｕ［ＳＵＳ］
耐熱ダンパー
 空圧式電磁弁付 モーター・タンパー  手動・ダンパー  駆動部カタログ 単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード 電磁弁選定表
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表
 フランジ無軸受無・ＬＳ付  片フランジ付軸受無・ＬＳ付  両フランジ軸受無・ＬＳ付  詳細図面・ＬＳ付 サイトマップ
        総合カタログ
ダクトホース用ダンパー仕様
 ダンパー本体  材質：ＳＳ　　／　ＳＵＳ−３０４　鋼管サイズです。
 接続フランジ  材質：ＳＳ　／　ＳＵＳ−３０４　板フランジタイプです。
 駆動装置  空気圧式　ロータリーアクチェーター式　ＫＩＮＥＴＲＯＬ　Ｒｏｔａｒｙ　Ａｃｔｕａｔｏｒ
   駆動部は長寿命・長期メンテナンスフリー　２００〜４００万回操作保証、コンパクト設計
　胴　　体 　鋼管サイズ仕様
　耐熱仕様 　常温用、耐熱については別機種を選定下さい。
　全閉リーク率 　通常　３〜５％ 小口径の為羽根当てが取付けられませんので内部漏洩が多くなっております。密閉型については別機種を選定下さい。
　オプション　  電磁弁・スピコン・開閉信号（リミットスイッチ）ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン・手動ハンドル
 スチール製  ＳＳ

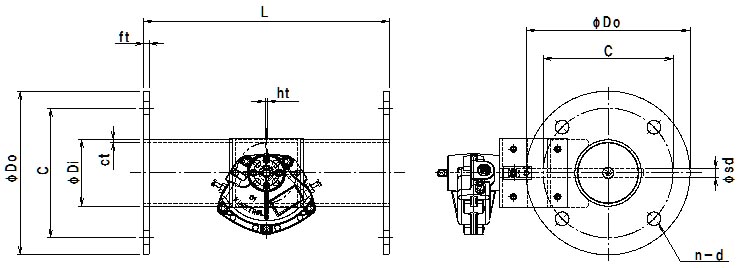

型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＶＤＮＡＦ-０３２Ｓ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．６ １．６ ４．５ ６   ０１４４−１００ ５１，４２５
ＥＶＤＮＡＦ-０３８Ｓ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．６ １．６ ４．５ ６   ０１４４−１００ ５１，７８８
ＥＶＤＮＡＦ−４０ＡＳ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．６ ４．５ ６   ０１４４−１００ ５２，８７７
ＥＶＤＮＡＦ−５０ＡＳ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．６ ４．５ ６   ０１４４−１００ ５４，５７１
ＥＶＤＮＡＦ−６５ＡＳ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．６ ６．０ ６   ０１４４−１００ ５９，６５３
型　　式 呼径 φＤｉ φＤ０ Ｃ ｎ−ｄ Ｌ ｃｔ ｈｔ ｆｔ φｓｄ 軸受 アクチェータ 標準価格
ＥＶＤＮＡＦ-０３２Ｕ ３２ ３１．８ ８０ ６０ ４−１０ １８０ １．５ １．５ ４．０ ６   ０１４４−１００ ８７，３６２
ＥＶＤＮＡＦ-０３８Ｕ ３８ ３８．１ ９０ ６６ ４−１０ １８０ １．５ １．５ ４．０ ６   ０１４４−１００ ８８，０８８
ＥＶＤＮＡＦ−４０ＡＵ ５０ ４８．６ １２０ ９５ ４−１０ １８０ ２．０ １．５ ４．０ ６   ０１４４−１００ ８８，６９３
ＥＶＤＮＡＦ−５０ＡＵ ６５ ６０．５ １３０ １０５ ４−１０ １８０ ２．０ １．５ ４．０ ６   ０１４４−１００ ９０，０２４
ＥＶＤＮＡＦ−６５ＡＵ ７５ ７６．３ １５５ １３０ ４−１２ １８０ ２．０ １．５ ６．０ ６   ０１４４−１００ １０３，５７６
 ステンレス製  ＳＵＳ
