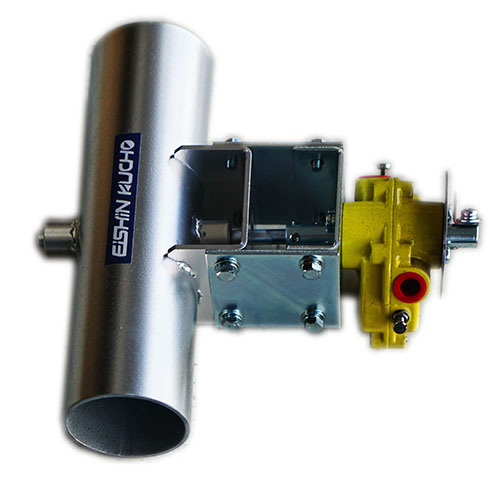

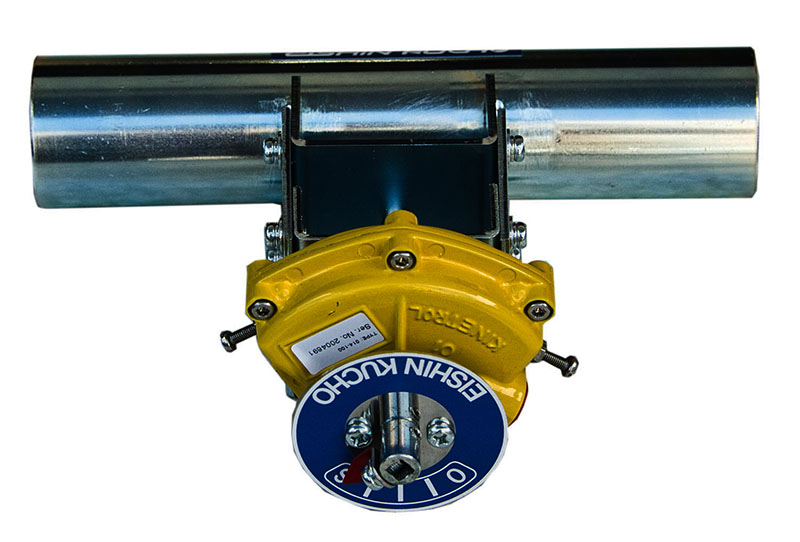

ダクトホースダンパー

ダクトホースダンパー　　［ダクトホース用］［フランジ無］［電磁弁無］［軸受付］
［空気圧式　ロータリーアクチェーター］
　ＥＶＱＮＡ－□□□Ｓ［ＳＳ］／ＥＶＱＮＡ－□□□Ｕ［ＳＵＳ］

ダンパー本体	材質：ＳＳ　　／　ＳＵＳ－３０４　鋼管サイズです。
接続フランジ	フランジ無しタイプです。
軸受シール付	シャフトに　Ｏリングとドライブッシュにより外部への漏洩を無くしております。
駆動装置	空気圧式　ロータリーアクチェーター式　ＫＩＮＥＴＲＯＬ　Ｒｏｔａｒｙ　Ａｃｔｕａｔｏｒ
	駆動部は長寿命・長期メンテナンスフリー　２００～４００万回操作保証、コンパクト設計
胴　　体	鋼管サイズ仕様
耐熱仕様	常温用、耐熱については別機種を選定下さい。
全閉リーク率	通常　１～３％小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
オプション	電磁弁・スピコン・開閉信号（リミットスイッチ）ＦＲユニット・防爆電磁弁・電－空ポジショナー・スプリングリターン・手動ハンドル

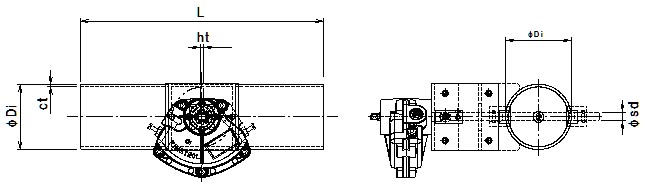

型　　式

呼径

φＤｉ

φＤ０

Ｃ

ｎ－ｄ

Ｌ

ｃｔ

ｈｔ

ｆｔ

φｓｄ

軸受

アクチェータ

標準価格

ＥＶＱＮＡ-０３２Ｕ

３２

３１．８

１８０

１．５

６

Ｂ１５０６－Ｕ

０１４－１００

ＥＶＱＮＡ-０３８Ｕ

３８

３８．１

１８０

１．５

６

Ｂ１５０６－Ｕ

０１４－１００

ＥＶＱＮＡ－４０ＡＵ

５０

４８．６

１８０

２．０

１．５

６

Ｂ１５０６－Ｕ

０１４－１００

ＥＶＱＮＡ－５０ＡＵ

６５

６０．５

１８０

２．０

１．５

６

Ｂ１５０６－Ｕ

０１４－１００

ＥＶＱＮＡ－６５ＡＵ

７５

７６．３

１８０

２．０

１．５

６

Ｂ１５０６－Ｕ

０１４－１００

型　　式

呼径

φＤｉ

φＤ０

Ｃ

ｎ－ｄ

Ｌ

ｃｔ

ｈｔ

ｆｔ

φｓｄ

軸受

アクチェータ

標準価格

ＥＶＱＮＡ-０３２Ｓ

３２

３１．８

１８０

１．６

６

Ｂ１５０６－Ｓ

０１４－１００

ＥＶＱＮＡ-０３８Ｓ

３８

３８．１

１８０

１．６

６

Ｂ１５０６－Ｓ

０１４－１００

ＥＶＱＮＡ－４０ＡＳ

５０

４８．６

１８０

２．０

１．６

６

Ｂ１５０６－Ｓ

０１４－１００

ＥＶＱＮＡ－５０ＡＳ

６５

６０．５

１８０

２．０

１．６

６

Ｂ１５０６－Ｓ

０１４－１００

ＥＶＱＮＡ－６５ＡＳ

７５

７６．３

１８０

２．０

１．６

６

Ｂ１５０６－Ｓ

０１４－１００
