小径エァー駆動ダンパー  [ダクトホース用][両フランジ付][軸受付][電磁弁無]
[空気圧式 ロータリーアクチェーター
 EVQNAF−□□□S[SS]/EVQNAF−□□□U[SUS]
耐熱ダンパー
 空圧式電磁弁付 モーター・タンパー  手動・ダンパー  駆動部カタログ 単品カタログ
 フランジ無軸受付  片フランジ付軸受付  両フランジ軸受付  ダウンロード 電磁弁選定表
 フランジ無軸受無  片フランジ付軸受無  両フランジ軸受無  詳細図面  型番選定表

サイトマップ

ダクトホース用ダンパー仕様
 ダンパー本体  材質:SS  / SUS−304 鋼管サイズです。
 接続フランジ  材質:SS / SUS−304 板フランジタイプです。
 軸受シール付  シャフトに Oリングとドライブッシュにより外部への漏洩を無くしております。
 駆動装置  空気圧式 ロータリーアクチェーター式 KINETROL Rotary Actuator
   駆動部は長寿命・長期メンテナンスフリー 200〜400万回操作保証、コンパクト設計
 胴  体  鋼管サイズ仕様
 耐熱仕様  常温用、耐熱については別機種を選定下さい。
 全閉リーク率  通常 1〜3% 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。
 オプション   電磁弁・スピコン・開閉信号(リミットスイッチ)FRユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン・手動ハンドル

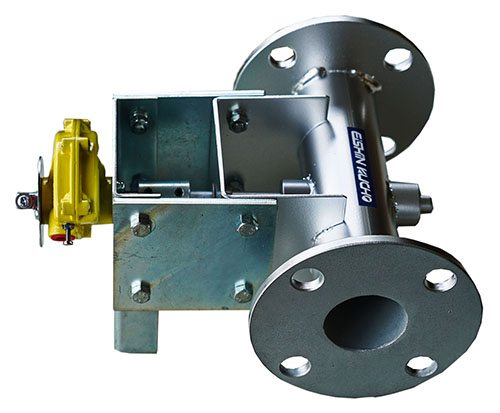

 スチール製  SS

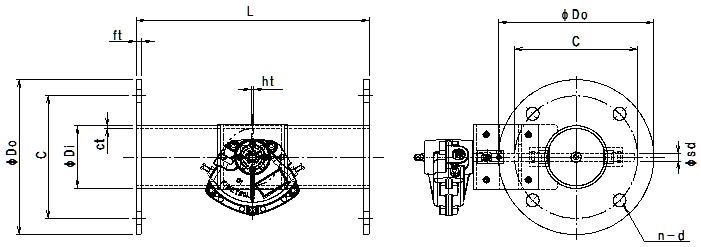

型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 アクチェータ 標準価格
EVQNAF-032S 32 31.8 80 60 4−10 180 1.6 1.6 4.5 B1506−S 0144−100
EVQNAF-038S 38 38.1 90 66 4−10 180 1.6 1.6 4.5

B1506−S

0144−100
EVQNAF−40AS 50 48.6 120 95 4−10 180 2.0 1.6 4.5 B1506−S 0144−100
EVQNAF−50AS 65 60.5 130 105 4−10 180 2.0 1.6 4.5 B1506−S 0144−100
EVQNAF−65AS 75 76.3 155 130 4−12 180 2.0 1.6 6.0 B1506−S 0144−100
型  式 呼径 φDi φD0 n−d ct ht ft φsd 軸受 アクチェータ 標準価格
EVQNAF-032U 32 31.8 80 60 4−10 180 1.5 1.5 4.0 B1506−U 0144−100
EVQNAF-038U 38 38.1 90 66 4−10 180 1.5 1.5 4.0

B1506−U

0144−100
EVQNAF−40AU 50 48.6 120 95 4−10 180 2.0 1.5 4.0 B1506−U 0144−100
EVQNAF−50AU 65 60.5 130 105 4−10 180 2.0 1.5 4.0 B1506−U 0144−100
EVQNAF−65AU 75 76.3 155 130 4−12 180 2.0 1.5 6.0 B1506−U 0144−100

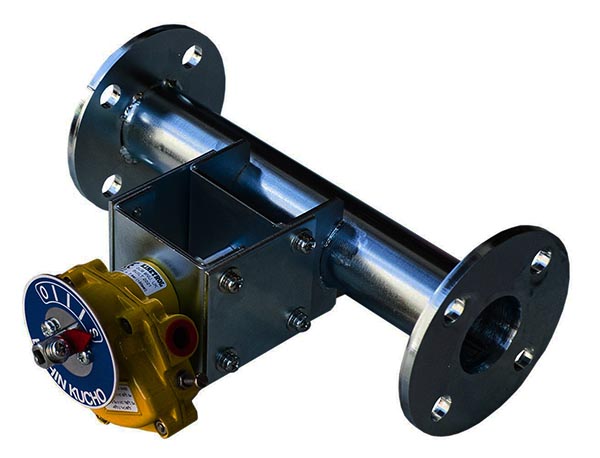

 ステンレス製  SUS
