| ダンパー本体 | 材質：ＳＳ ／ ＳＵＳ−３０４ 鋼管サイズです。 |
| 接続フランジ | 材質：ＳＳ ／ ＳＵＳ−３０４ 板フランジタイプです。 |
| 軸受シール付 | シャフトに ドライブッシュを使用しております。 |
| 駆動装置 | 空気圧式 ロータリーアクチェーター式 ＫＩＮＥＴＲＯＬ Ｒｏｔａｒｙ Ａｃｔｕａｔｏｒ |
| 駆動部は長寿命・長期メンテナンスフリー ２００〜４００万回操作保証、コンパクト設計 | |
| 胴 体 | 鋼管サイズ仕様 |
| 耐熱仕様 | 常温清浄空気用、燃焼排気、耐熱等については別途お問い合せ下さい。 |
| 全閉リーク率 | 通常 １〜３％ 小口径の為羽根当てが取付けられません加工精度を上げてメタルタッチで内部漏洩を極力抑えております。 |
| 駆動補助部品 | 電磁弁付は・スピコン・継手・エアーホース配管済 |
| オプション | 開閉信号（リミットスイッチ）ＦＲユニット・防爆電磁弁・電−空ポジショナー・スプリングリターン |

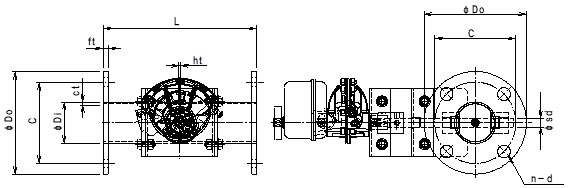

| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェータ | 標準価格 |
| ＥＨＰＫＬＦ−４０ＡＵ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＢＵ | ０１４−１００ | |
| ＥＨＰＫＬＦ−５０ＡＵ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．５ | ４．０ | １０ | Ｂ２００１０ＢＵ | ０１４−１００ | |
| ＥＨＰＫＬＦ−６５ＡＵ | ７５ | ７６．３ | １５５ | １３０ | ４−１０ | １８０ | ２．０ | １．５ | ６．０ | １０ | Ｂ２００１０ＢＵ | ０１４−１００ |
| 型 式 | 呼径 | φＤｉ | φＤ０ | Ｃ | ｎ−ｄ | Ｌ | ｃｔ | ｈｔ | ｆｔ | φｓｄ | 軸受 | アクチェータ | 標準価格 |
| ＥＨＰＫＬＦ−４０ＡＳ | ５０ | ４８．６ | １２０ | ９５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＢＳ | ０１４−１００ | |
| ＥＨＰＫＬＦ−５０ＡＳ | ６５ | ６０．５ | １３０ | １０５ | ４−１０ | １８０ | ２．０ | １．６ | ４．５ | １０ | Ｂ２００１０ＢＳ | ０１４−１００ | |
| ＥＨＰＫＬＦ−６５ＡＳ | ７５ | ７６．３ | １５５ | １３０ | ４−１２ | １８０ | ２．０ | １．６ | ６．０ | １０ | Ｂ２００１０ＢＳ | ０１４−１００ |
 |
 |
| 鉄 製 | ＳＳ |
| ステンレス製 | ＳＵＳ |
