 バタフライ・ダンパーの特長 |
|
 ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
 手動操作ハンドル式 |
|
 ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
 胴 体 ： 鋼管サイズ仕様 |
|
 耐熱仕様 ： ２００℃ |
|
 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ４．０ ＫＰａ |
|
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＰＨＦ-８０Ａ－ＳＨＳ／ＳＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２００ |
９ |
|
|
| ＥＢＰＨＦ-１００Ａ－ＳＨＳ／ＳＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１２５Ａ－ＳＨＳ／ＳＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１５０Ａ－ＳＨＳ／ＳＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１７５Ａ－ＳＨＳ／ＳＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-２００Ａ－ＳＨＳ／ＳＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-２２５Ａ－ＳＨＳ／ＳＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
９ |
|
|
| ＥＢＰＨＦ-２５０Ａ－ＳＨＳ／ＳＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
９ |
|
|
| ＥＢＰＨＦ-３００Ａ－ＳＨＳ／ＳＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
|
|
| ＥＢＰＨＦ-３５０Ａ－ＳＨＳ／ＳＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
|
|
| ＥＢＰＨＦ-４００Ａ－ＳＨＳ／ＳＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１２ |
|
|
| ＥＢＰＨＦ-４５０Ａ－ＳＨＳ／ＳＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１２ |
|
|
| ＥＢＰＨＦ-５００Ａ－ＳＨＳ／ＳＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
１２ |
|
|

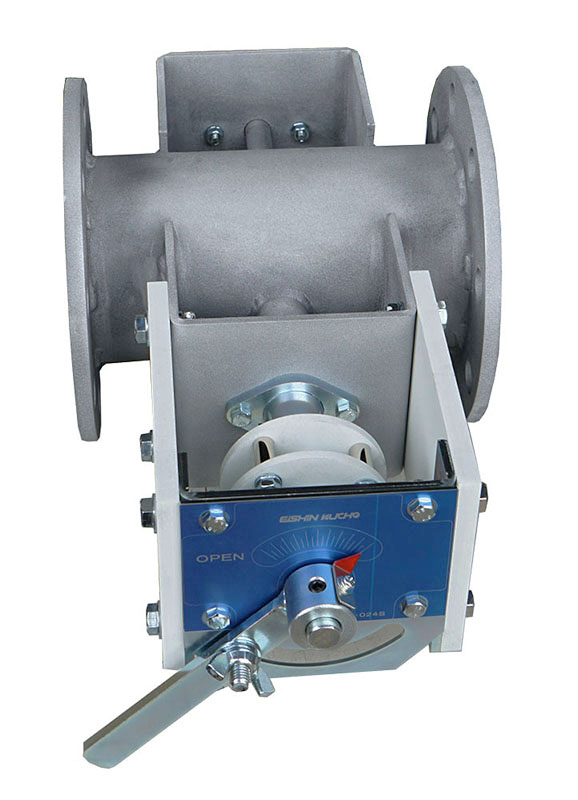

パイプサイズ バタフライ・ダンパー ［耐熱４００℃］ ［プラント用］ ［軸受付］
ロックハンドル式 手動ダンパー
ＥＢＰＨＦ－□□□Ａ ＳＨＳ［ＳＳ］／ＥＢＰＨＦ－□□□Ａ ＳＨＵ［ＳＵＳ］
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＰＨＦ- ８０Ａ－Ｓ／Ｕ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２００ |
９ |
|
|
| ＥＢＰＨＦ-１００Ａ－Ｓ／Ｕ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１２５Ａ－Ｓ／Ｕ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１５０Ａ－Ｓ／Ｕ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１７５Ａ－Ｓ／Ｕ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-２００Ａ－Ｓ／Ｕ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-２２５Ａ－Ｓ／Ｕ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
９ |
|
|
| ＥＢＰＨＦ-２５０Ａ－Ｓ／Ｕ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
９ |
|
|
| ＥＢＰＨＦ-３００Ａ－Ｓ／Ｕ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
|
|
| ＥＢＰＨＦ-３５０Ａ－Ｓ／Ｕ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
|
|
| ＥＢＰＨＦ-４００Ａ－Ｓ／Ｕ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１２ |
|
|
| ＥＢＰＨＦ-４５０Ａ－Ｓ／Ｕ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１２ |
|
|
| ＥＢＰＨＦ-５００Ａ－Ｓ／Ｕ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
１２ |
|
|

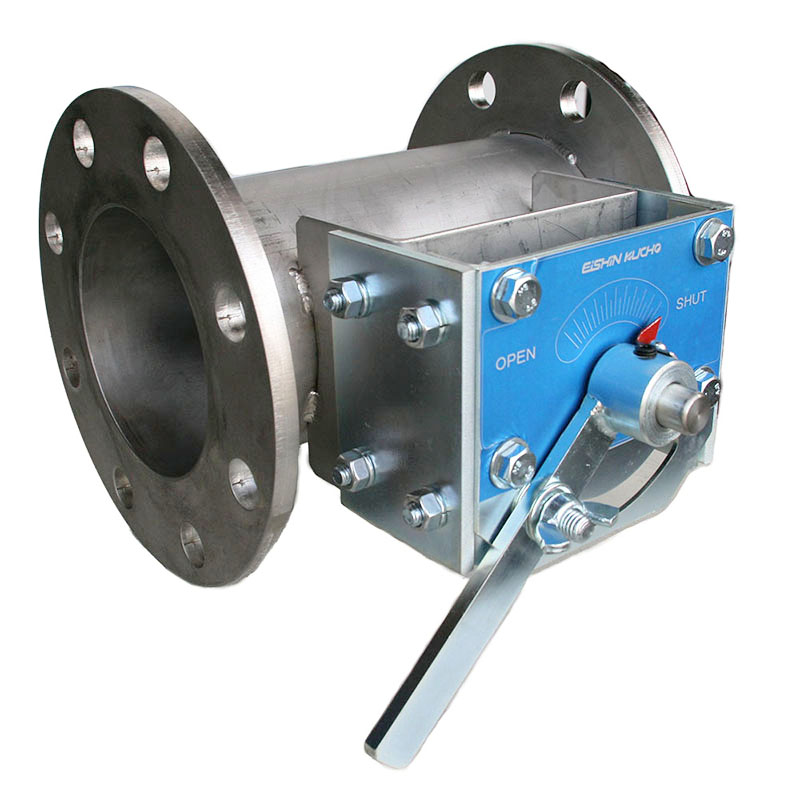

パイプサイズ バタフライ・ダンパー ［軸受付］ ［プラント用］［耐熱 常温］
ロックハンドル式 手動ダンパー
ＥＢＰＨＦ－□□□Ａ Ｓ［ＳＳ］／ＥＢＰＨＦ－□□□Ａ Ｕ［ＳＵＳ］
| バタフライ・ダンパーの特長 |
|
| ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 手動操作ハンドル式 |
|
| ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
| 胴 体 ： 鋼管サイズ仕様 |
|
| 耐熱仕様 ： ４００℃ |
|
| 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ４．０ ＫＰａ |
|

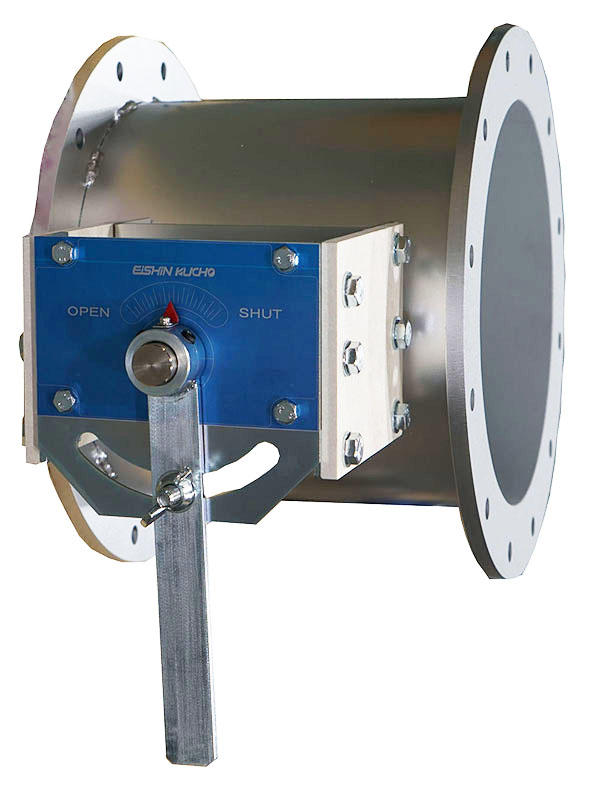

パイプサイズ バタフライ・ダンパー ［軸受付］ 耐熱２００℃ ［プラント用］
ロックハンドル式 手動ダンパー
ＥＢＰＨＦ－□□□Ａ ＥＨＳ［ＳＳ］／ＥＢＰＨＦ－□□□Ａ ＥＨＵ［ＳＵＳ］
| 型 式 |
φＤｉ |
φＤｏ |
Ｃ |
ｎ－ｄ |
Ｌ |
ｆｔ |
標準価格［ＳＳ］ |
標準価格［ＳＵＳ］ |
| ＥＢＰＨＦ-８０Ａ－ＥＨＳ／ＥＨＵ |
８９．１ |
１８０ |
１４５ |
４－１９ |
２００ |
９ |
|
|
| ＥＢＰＨＦ-１００Ａ－ＥＨＳ／ＥＨＵ |
１１４．３ |
２００ |
１６５ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１２５Ａ－ＥＨＳ／ＥＨＵ |
１３９．８ |
２３５ |
２００ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１５０Ａ－ＥＨＳ／ＥＨＵ |
１６５．２ |
２６５ |
２３０ |
８－１９ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-１７５Ａ－ＥＨＳ／ＥＨＵ |
１９０．７ |
３００ |
２６０ |
８－２３ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-２００Ａ－ＥＨＳ／ＥＨＵ |
２１６．３ |
３２０ |
２８０ |
８－２３ |
２２０ |
９ |
|
|
| ＥＢＰＨＦ-２２５Ａ－ＥＨＳ／ＥＨＵ |
２４１．８ |
３４５ |
３０５ |
１２－２３ |
３００ |
９ |
|
|
| ＥＢＰＨＦ-２５０Ａ－ＥＨＳ／ＥＨＵ |
２６７．４ |
３８５ |
３４５ |
１２－２３ |
３００ |
９ |
|
|
| ＥＢＰＨＦ-３００Ａ－ＥＨＳ／ＥＨＵ |
３１８．５ |
４３０ |
３９０ |
１２－２３ |
３００ |
１２ |
|
|
| ＥＢＰＨＦ-３５０Ａ－ＥＨＳ／ＥＨＵ |
３５５．６ |
４８０ |
４３５ |
１２－２５ |
３６０ |
１２ |
|
|
| ＥＢＰＨＦ-４００Ａ－ＥＨＳ／ＥＨＵ |
４０６．４ |
５４０ |
４９５ |
１６－２５ |
４００ |
１２ |
|
|
| ＥＢＰＨＦ-４５０Ａ－ＥＨＳ／ＥＨＵ |
４５７．２ |
６０５ |
５５５ |
１６－２５ |
４５０ |
１２ |
|
|
| ＥＢＰＨＦ-５００Ａ－ＥＨＳ／ＥＨＵ |
５０８．０ |
６５５ |
６０５ |
２０－２５ |
５００ |
１２ |
|
|
| バタフライ・ダンパーの特長 |
|
ダンパー本体 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 接続フランジ 材質：ＳＳ ／ ＳＵＳ－３０４ |
|
| 手動操作ハンドル式 |
|
| ＨＥＡＶＹ ＴＹＰＥ プラント用 |
|
| |
|
| 胴 体 ： 鋼管サイズ仕様 |
|
| 耐熱仕様 ： 常温 |
|
| 全閉リーク率 ： 通常 １～３％ |
|
| 静 圧 ： ４．０ ＫＰａ |
|
